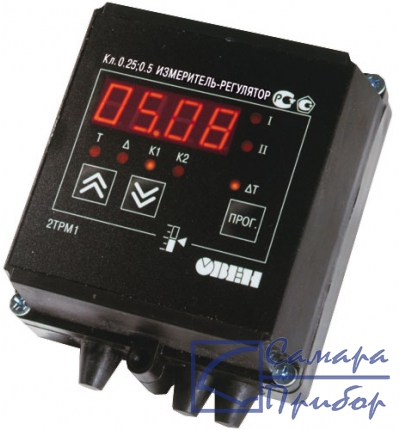

2ТРМ1 Измеритель-регулятор двухканальный

Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

В продажу поступил обновленный измеритель-регулятор двухканальный ОВЕН 2ТРМ1 в корпусе Щ11.

Новый ОВЕН 2ТРМ1-Щ11 полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

• Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
• Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
• Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В);
• Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

Улучшенная помехоустойчивость

новый 2ТРМ 1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А

Повышенная надежность

наработка на отказ составляет 100 000 часов

Повышенная точность измерений

погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)

Увеличенный межповерочный интервал

межповерочный интервал – 3 года

Увеличенный срок гарантии

гарантийный срок обслуживания нового 2ТРМ 1 составляет 5 лет

Улучшенные показатели климатического исполнения

допустимый диапазон рабочих температур от –20 до +50 °С

Универсальный вход

прибор поддерживает все наиболее распространенные типы датчиков

Все возможные типы выходных устройств

• Р – э/м реле
• К – транзисторная оптопара
• С – симисторная оптопара
• С3 – три симисторные оптопары
• И – ЦАП «параметр – ток 4...20 мА»
• У – ЦАП «параметр – напряжение 0...10 В»
• Т – выход для управления твердотельным реле

Расширенный диапазон напряжений питания

90...245 В частотой 47...63 Гц

Встроенный источник питания 24 В во всех модификациях нового ТРМ1

для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

• ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• ДВА КАНАЛА РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ входной величины:
  – двухпозиционное регулирование;
  – аналоговое П-регулирование;
  – регистрация на токовом выходе 4...20 мА.
• ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
• ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
• ВЫЧИСЛЕНИЕ РАЗНОСТИ двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
• ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
• ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ НАСТРОЕК при отключении питания
• ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Характеристики измерительных датчиков

Характеристики выходных устройств

• Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
• Паспорт
• Прибор 2ТРМ1
• Резистор 50,000 ± 0,025 Ом – 2 шт
• Руководство по эксплуатации

• 2ТРМ1-Н.У.РР
• 2ТРМ1-Щ1.У.ИИ
• 2ТРМ1-Щ1.У.РИ
• 2ТРМ1-Щ1.У.РР
• 2ТРМ1-Щ2.У.ИИ
• 2ТРМ1-Щ2.У.РР
• 2ТРМ1-Н.У.ИИ
• 2ТРМ1-Н.У.ИК
• 2ТРМ1-Н.У.ИУ
• 2ТРМ1-Н.У.КИ
• 2ТРМ1-Н.У.КК
• 2ТРМ1-Н.У.КУ
• 2ТРМ1-Н.У.РИ
• 2ТРМ1-Н.У.РК
• 2ТРМ1-Н.У.РС
• 2ТРМ1-Н.У.РТ
• 2ТРМ1-Н.У.РУ
• 2ТРМ1-Н.У.СР
• 2ТРМ1-Н.У.СС
• 2ТРМ1-Н.У.СТ
• 2ТРМ1-Н.У.СУ
• 2ТРМ1-Н.У.ТИ
• 2ТРМ1-Н.У.ТР
• 2ТРМ1-Н.У.ТС
• 2ТРМ1-Н.У.ТТ
• 2ТРМ1-Н.У.ТУ
• 2ТРМ1-Н.У.УУ
• 2ТРМ1-Щ1.У.ИК
• 2ТРМ1-Щ1.У.ИУ
• 2ТРМ1-Щ1.У.КИ
• 2ТРМ1-Щ1.У.КК
• 2ТРМ1-Щ1.У.КС
• 2ТРМ1-Щ1.У.КУ
• 2ТРМ1-Щ1.У.РК
• 2ТРМ1-Щ1.У.РС
• 2ТРМ1-Щ1.У.РУ
• 2ТРМ1-Щ1.У.СИ
• 2ТРМ1-Щ1.У.СР
• 2ТРМ1-Щ1.У.СС
• 2ТРМ1-Щ1.У.ТИ
• 2ТРМ1-Щ1.У.ТР
• 2ТРМ1-Щ1.У.ТС
• 2ТРМ1-Щ1.У.ТТ
• 2ТРМ1-Щ1.У.УИ
• 2ТРМ1-Щ1.У.УУ
• 2ТРМ1-Щ2.У.КИ
• 2ТРМ1-Щ2.У.КК
• 2ТРМ1-Щ2.У.КУ
• 2ТРМ1-Щ2.У.РИ
• 2ТРМ1-Щ2.У.РК
• 2ТРМ1-Щ2.У.РС
• 2ТРМ1-Щ2.У.РУ
• 2ТРМ1-Щ2.У.СИ
• 2ТРМ1-Щ2.У.СС
• 2ТРМ1-Щ2.У.СТ
• 2ТРМ1-Щ2.У.СУ
• 2ТРМ1-Щ2.У.ТР
• 2ТРМ1-Щ2.У.ТТ
• 2ТРМ1-Щ2.У.УИ
• 2ТРМ1-Щ2.У.УУ

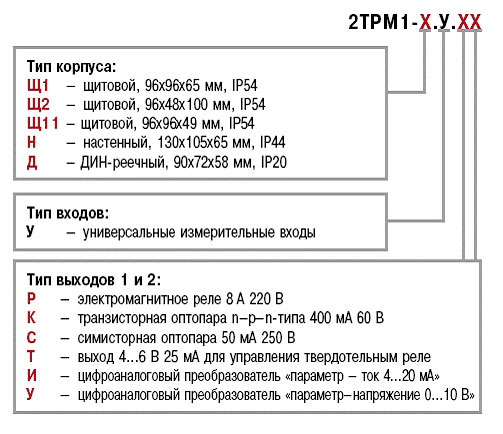

Выходы 2ТРМ1 заказываются только в такой последовательности:

дискретный - дискретный, аналоговый - аналоговый, дискретный - аналоговый

Р, К, С, Т - дискретные выходы

И, У - аналоговые выходы
