Генераторы испытательных импульсов предназначены для определения параметров переходных характеристик осциллографов, а именно времени нарастания, выброса и неравномерности вершины, и используются в качестве рабочих эталонов при их поверке и калибровке. Необходимость определения данных параметров следует из теоретической модели осциллографа, в которой входной сигнал и выходной сигнал, отображаемый на экране, связаны через импульсную характеристику системы и интеграл свёртки во временной области. Импульсная характеристика системы представляет собой реакцию системы на воздействие единичного импульса, а её интегральным представлением является переходная характеристика или реакция системы на воздействие импульса типа «идеальная ступенька». Собственно генераторы испытательных импульсов и воспроизводят сигналы, которые в каждой конкретной измерительной задаче могут быть приняты за «идеальную ступеньку» .

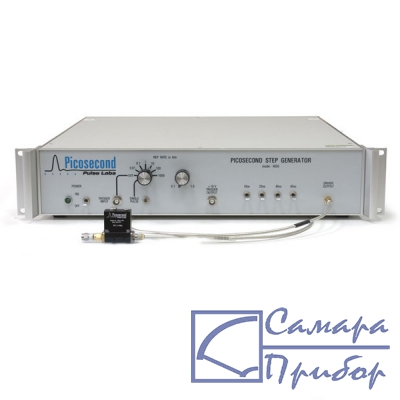

В настоящее время среди широкой номенклатуры изделий компании Picosecond Pulse Lab представлена линейка генераторов испытательных импульсов серии 4000 в составе 5 моделей. Данные генераторы обеспечивают амплитуды испытательных импульсов от 5 В до 35 В (гарантировано с нормированием 30В), время нарастания импульсов от 5 пс, выброс на вершине импульса от 2% и неравномерность вершины импульса от 0,1%.
Выходные параметры | |
Время нарастания | 15 пс |
Макс. амплитуда на нагрузке 50 Ом | -5 В |
Длительность импульса | 5 нс, затем спад 10 нс по экспоненте |
Полярность импульса | - |
Время спада | 20 нс |
Выброс | 5% |
Неравномерность | ±7% до 1 нс ±2% свыше 1 нс |
Период следования | 1 Гц…500 кГц |
Задержка | Внутренней синхронизации 60 нсВнешней синхронизации 14 нс |
Джиттер | 1,5 пс скз |
Общие данные | |
Выходной разъем | или 2,41,85 |
Напряжение питания | 220 В |
Габаритные размеры | 97х213х262 мм |
Масса | 3,6 кг |
