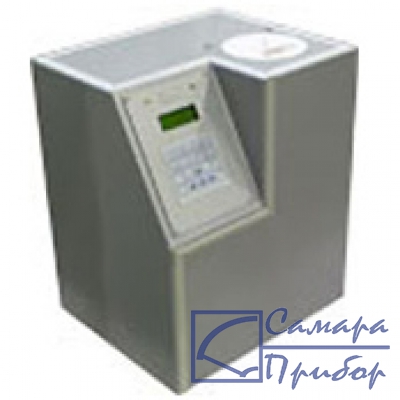

АБК-1 Адиабатический бомбовый калориметр

Теплота сгорания является одной из основных характеристик показателей качества энергетического топлива. Этот показатель определяет цену топлива.

Бомбовый калориметр модели АБК-1 предназначен для измерения теплоты сгорания энергетических топлив (твердых, жидких и газообразных).

Область применения калориметра АБК-1 - ТЭС, аналитические лаборатории в нефтехимической, коксовой, энергетической, металлургической и других отраслях промышленности, а также лаборатории научно-исследовательских институтов.

Применение на ТЭС бомбовых калориметров АБК-1 решает следующие задачи:

1. Позволяет вести претензионную работу к поставщикам энергетического топлива.
2. Позволяет обоснованно и своевременно регулировать тариф на электроэнергию.
3. Повысит точность определения теплоты сгорания топлива, что позволит более достоверно оценить эффективность работы ТЭС.

Бомбовый калориметр модели АБК-1, представляет собой калориметр со встроенным микропроцессором в едином корпусе, позволяющим осуществлять управление процессом измерения теплоты сгорания топлива, обработку полученных данных и занесение их в архив.

Калориметр работает в адиабатическом режиме. Аналитическая проба помещается в калориметрическую бомбу, заполняемую кислородом при заданном давлении. Количество тепла, выделившееся при горении, пропорционально величине энергии сгорания вещества.

Бомба устанавливается в ячейку калориметрического сосуда. Калориметрический сосуд выполнен герметично, заполнен калориметрической жидкостью и стационарно закреплен внутри адиабатической оболочки, исключающей теплообмен калориметрического сосуда с окружающей средой. Такая конструкция калориметрического сосуда позволяет исключить из процесса измерения теплоты сгорания его взвешивание.

В результате выделения теплоты при сгорании навески топлива температура калориметрического сосуда (Тк) растет. Одновременно изменяется температура адиабатической оболочки (То) таким образом, что разность Тк – То сохраняется минимальной, т.е. в идеальном случае между калориметрическим сосудом и оболочкой теплообмен отсутствует, а в начальном и конечном периодах опыта Тк = То.

Калориметрический сосуд и адиабатическая оболочка имеют датчики температуры – медные термометры сопротивления, находящиеся на наружной поверхности калориметрического сосуда и внутренней поверхности адиабатической оболочки, теплообмен между которыми необходимо устранить.

Разрешающая способность измерений температуры 0,0001 град. С.

Управление работой калориметра и расчет результатов измерения осуществляется контроллером с выводом данных на дисплей. Система управления калориметром имеет клавиатуру, с помощью которой в контроллер при сжигании твердого и жидкого топлива, вводится величина навески топлива с тиглем, вес тигля, а при сжигании газа – объем бомбы, температура, атмосферное давление и парциальное давление водяных паров. С клавиатуры вводится также энергетический эквивалент.

Контроллер имеет выход RS-232 для подключения компьютера. Полученные значения энергии сгорания заносятся в память контроллера, а при подключенном компьютере заносятся в его память.

Взвешивание пробы, помещение ее в бомбу, заполнение бомбы кислородом, сброс давления из бомбы после окончания измерения осуществляется вручную.

Подвод охлаждающей воды к калориметру не требуется.

Калориметр бомбовый АБК-1 соответствует ГОСТ 12997–84, ГОСТ 147–95, ГОСТ 21261–91, ГОСТ 10062-75 и требованиям технической документации предприятия изготовителя ТУ 42 1895–001–18470232–2002.

Поверка бомбового калориметра модели АБК-1 проводится в соответствии с документом "Бомбовый калориметр модель АБК-1. Методика поверки", утвержденной ГЦИ СИ ГУП "ВНИИМ им. Д.И.Менделеева».

Основные средства поверки: ГСО 5504-90 "Бензойная кислота К3".

1. ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
2. ГОСТ 147-95 (ИСО 1928-76). "Топливо твердое минеральное. Определение высшей теплоты сгорания и вычисление низшей теплоты сгорания".
3. ГОСТ 21261-91 "Нефтепродукты. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания".
4. ГОСТ 10062-75 "Газы природные горючие. Метод определения удельной теплоты сгорания".
5. Техническая документация.
