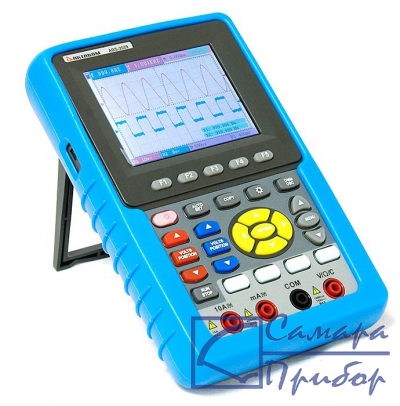

Фото ADS-2029|
Новый прибор, цена с НДС:
по запросу
поверка: калибровка приобретается отдельно
|
Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом.
| Параметр | Значение | |
| В режиме осциллографа | ||
| Количество каналов | 2 (изолированные) | |
| Полоса пропускания | 20 МГц | |
| Максимальная частота дискретизации | 100 Мвыб/сек | |
| Время нарастания | 17,5 нс | |
| Вертикальная чувствительность | 5 мВ/дел ... 5 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Погрешность измерения временных интервалов Однократный сигнал Усреднение >16 | ±(время выборки + 100ppm × измеренное значение + 0.6нс) ±(время выборки + 100ppm × измеренное значение + 0.4нс) | |
| Входной импеданс | 1 МОм ± 2% в параллель 15 пФ ± 5 пФ | |
| Максимальное входное напряжение | 400 Впик (DC+AC, имп. 1 МОм, 10:1) | |
| Входы | АС, DC, GND | |
| Математические функции | Суммирование, вычитание, умножение, деление, инверсия | |
| Коэффициент развертки | 5 нс/дел ... 100 с/дел | |
| Глубина записи | 6 К на канал | |
| Режимы синхронизации | фронт, видео, поочередный | |
| В режиме осциллографа | ||
| Параметр | Значение | Погрешноть |
| Постоянное напряжение | 100 мкВ ... 400 В 400 В...1000 В | ±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) | 1 мВ ... 400 В 400 В...750 В | ±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 10А | ±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 10 А | ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1% + 1 е.м.р.) |
| Емкость | 51,2 нФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
| Общие характеристики | ||
| Параметр | Значение | |
| Интерфейсы | USB host, USB device | |
| Дисплей | 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов | |
| Питание | 7,4 В DC, 13500 мА·ч (Li-ion аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) | |
| Потребляемая мощность, не более | 6 Вт | |
| Примерное время работы от аккумулятора | до 4 часов | |
| Габаритные размеры | 180x115x40 мм | |
| Масса | 0,645 кг | |
| Габаритные размеры в упаковочной таре | 290х140х425 | |
| Масса в упаковочной таре | 2,61 кг | |
| № | Наименование | Количество |
| 1. | Осциллограф цифровой ручной ADS-2029 | 1 |
| 2. | Сетевой адаптер | 1 |
| 3. | Осциллографические щупы | 2 |
| 4. | Измерительные щупы к мультиметру | 2 |
| 5. | Модуль расширения для измерения малых емкостей | 1 |
| 6. | USB кабель для подключения к ПК | 1 |
| 7. | USB-переходник для подсоединения USB-устройства | 1 |
| 8. | Устройство для калибровки осциллографических пробников | 1 |
| 9. | Краткое руководство по эксплуатации | 1 |
| 10. | Aktakom DSO-Soft Программное обеспечение для портативных осциллографов | 1 |
