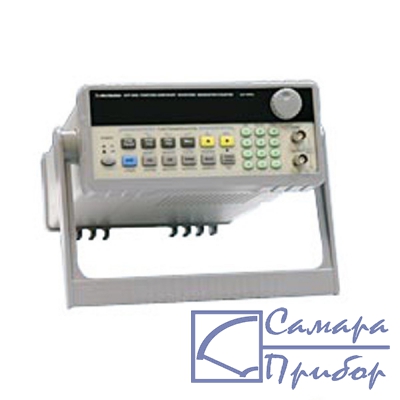

Фото АНР-2004|
прибор не поставляется
|
Генератор сигналов АНР-2004 может использоваться в качестве низкочастотного генератора, высокочастотного генератора или генератора сигналов специальной формы и применяться при настройке и регулировке различной радиоэлектронной аппаратуры, медицинских приборов, в вибрации и акустике.
Генератор сигналов АНР-2004: 27 видов форм выходного сигнала; частотный диапазон 1 мкГц ... 40 МГц, выходной уровень 100 мкВ ... 10 Впик-пик (в зависимости от частоты) на нагрузке 50 Ом, частотомер 0,001 Гц ... 100 МГц, память формы сигнала 4096 точек, сохранение и вызов 10 настроек, RS-232, габариты 255х370х100 мм, масса 2,7 кг.
| Параметр | Значения | ||
| Выходные параметры | |||
| Частотный диапазон | 1 мкГц ... 40 МГц | ||
| Погрешность установки частоты | ± (5x10–6 x F + 1 мкГц) | ||
| Разрешение | 1 мкГц | ||
| Выходной уровень | 100 мкВ ... 10 Впик-пик (в зависимости от частоты) на нагрузке 50 Ом | ||
| Погрешность установки уровня на 1 кГц | ± (0,01 x U + 0,2 мВ) | ||
| Неравномерность АЧХ | ± 3% | ||
| Постоянное смещение | ± 10 В на 50 Ом, разрешение 1 мкВ, погр. ± (1% + 10 мВ) | ||
| АМ | |||
| Коэффициент АМ | 1 ... 120% (АМ), разрешение 0,1% | ||
| Синусоида | |||
| Коэффициент гармоник | –50 дБн | ||
| Меандр | |||
| Время нарастания/спада | <15 нс | ||
| Скважность | 0,1% ... 99,9% | ||
| Произвольная форма | |||
| Диапазон частот | 1 мкГц ... 100 кГц | ||
| Частота дискретизации | 200 МГц | ||
| Разрешение по вертикали | 12 бит для синуса и меандра, 10 бит для остальных форм | ||
| Разрешение по горизонтали | 4096 точек | ||
| Формы сигналов | Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1 ... 99,9%), логарифм, экспонента и др. | ||
| Диапазон 40 ... 120 МГц | |||
| Выходной уровень | 13 дБмВт | ||
| Неравномерность АЧХ | ± 1 дБ | ||
| Ослабление выходного сигнала | – 76 ... 0 дБ с разрешением 0,1 дБ | ||
| Частотомер | |||
| Диапазон частот | 0,001 Гц ... 100 МГц | ||
| Индикатор | 9,5 разрядов | ||
| Питание | 220 В | ||
| Габаритные размеры | 255х370х100 мм | ||
| Масса | 2,7 кг | ||
| № | Наименование | Количество |
| 1. | Генератор сигналов АНР-2004 | 1 |
| 2. | Провода соединительные N-типа | 1 |
| 3. | Кабель питания | 1 |
| 4. | Руководство по эксплуатации | 1 |
