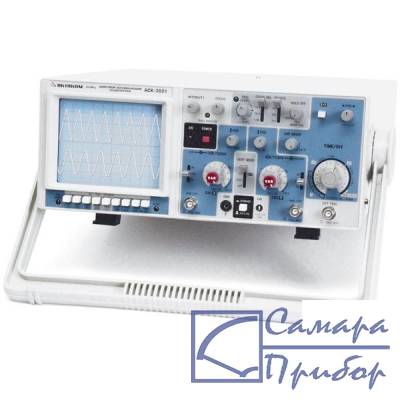

Фото АСК-2021|
прибор не поставляется
|
Осциллограф ACK-2021 — лабораторный прибор с превосходными характеристиками. Простота в обращении, и высокая надежность делают осциллограф идеальным прибором для широкого диапазона измерений необходимых в исследованиях, производстве, образовании, и разработке электронных устройств или схем.
Осциллограф двухканальный на 20 МГц AKTAKOM ACK-2021: 2 канала, полоса пропускания 20 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,5 с/дел, максимальное входное напряжение 400 В, время установления 17,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; цифровой режим: память 2 кб/канал, разрешение по горизонтали 2048 т. на 10 делений, предзапись, одиночный запуск, самописец; дополнительные функции: задержка развертки, выход на принтер; питание: 220; габариты: 324х132х398 мм; масса 8,5 кг.
Аттенюатор каждого канала имеет 10 калиброванных диапазонов, от 5 mV/дел до 5 V/дел. Чувствительность каждого диапазона может быть увеличена в 5 раз. Сигнал канала 2 может быть сложен с сигналом канала 1 напрямую или предварительно проинвертированным.
| Параметр | Значения |
| Вертикальное отклонение | |
| Коэффициент отклонения | от 5 mV/дел до 5V/дел; 10 диапазонов в последовательности 1–2–5 |
| Масштабирование | x5 |
| Погрешность | ± 3 % ; ± 5 % при масштабировании |
| Полоса пропускания | до 20 MHz (-3 dB), до 10 MHz (-3 dB) на диапазоне 1 mV/дел. |
| Время нарастания (5 делений) | 18 ns |
| Выброс | менее 3 % |
| Входное сопротивление | 1 МW ; 25 pF ± 10 pF |
| Максимальное входное напряжение | 400 V |
| Режимы работы | CH1, CH2, CH1 и CH2, CH1+ CH2 |
| Частота переключения каналов | примерно 500 kHz |
| Полярность канала 2 | прямая или обратная |
| Горизонтальное отклонение | |
| Время развертки | от 0,5 s/дел до 0,1 m s/дел; 21 диапазон в последовательности 1–2–5 с плавной регулировкой |
| Масштабирование | x10 |
| Погрешность | ± 3% ; ± 6% при растяжке |
| Задержка развёртки | регулируемая |
| Режим X-Y | |
| Входы | канал 1: ось X, канал 2: ось Y |
| Чувствительность | как для канала 1 и для канала 2 |
| Полоса пропускания | до 2 MHz (–3 dB) |
| Сдвиг фаз | менее 3° от 0 до 100 kHz |
| Синхронизация | |
| Источник сигнала | канал 1, канал 2, канал 1 и 2, внешний, сеть |
| Режим - AC - TV-V - TV-H | Чувствительность 30 Hz – 30 MHz : 2 дел. (внут.); ? 0,5 V (внеш.) 20 Hz – 30 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.) 3 kHz – 100 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.) |
| Полярность сигнала | “+”, “–” |
| Вход внешней синхронизации | 1 МW, 30 pF. Макс. входное напряжение – 300 V |
| Цифровое хранение | |
| Объем памяти | 2 кБ на канал (10 мкс/дел...0,1 с/дел: 1 кБ на канал) |
| Скорость выборок | 10 000 выборок в секунду |
| Вертикальное разрешение | 8 бит (25 уровней на деление) |
| Горизонтальное разрешение | 2048 точек на 10 делений |
| Экспандер | x 100 |
| Режимы | Самописец, Предзапись |
| Общие характеристики | |
| Калибратор | 1 kHz ± 10 %, 0,5 V ± 3% |
| Выход Y (на задней панели) - Выходное напряжение - Выходное сопротивление - Частотный диапазон | 50 mV/дел (25 mV/дел на нагрузке 50 Ом) » 50 Ом 20 Hz – 20 MHz, – 3 dB на нагрузке 50 Ом |
| Питание | 110/125/220/240 V ± 10%, 50/60 Hz |
| Потребляемая мощность | 55 W |
| Условия эксплуатации | 10° С – 35° С, влажность 10 – 80 % |
| Условия хранения | –30° С - +70° С, влажность 10 – 90 % |
| Наименование | Количество |
| Осциллограф двухканальный AKTAKOM ACK-2021 | 1 |
