Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|

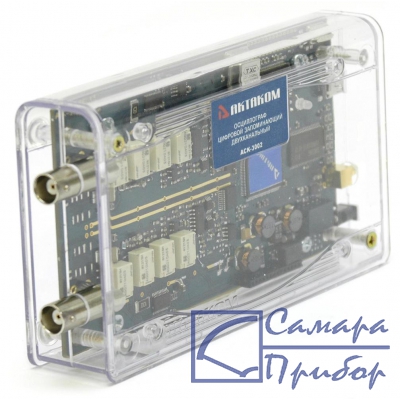

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, ACK-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВозможностиПриложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.
В стандартные функции модуля анализа USB осциллографа входят:Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем.
Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Общие данные | |
Количество каналов | 2 |
Частота дискретизации | 100 МГц |
Коэффициент вертикального отклонения | 10 мВ/дел...5 В/дел с шагом 1-2-5 |
Разрешение | 8 бит |
Частотный диапазон по уровню –3 дБ | 0 Гц...100 МГц (DC), 1,2Гц...100 МГц (AC) |
Входное сопротивление | 1 МОм |
Максимальное входное напряжение | ±50 В (RВХ=1 МОм) |
Минимальный период повторения синхронизирующего импульса | 20 нс |
Минимальная длительность синхронизирующего импульса | 10 нс |
Диапазон значений коэффициента развертки | 10 нс/дел....0,1 с/дел |
Калибратор | 1 кГц, 3 В от пика до пика |
Питание | +5 В |
Масса | 0,19кг |
Габаритные размеры | 150x85x32 мм |
