DG952 универсальный генератор сигналов

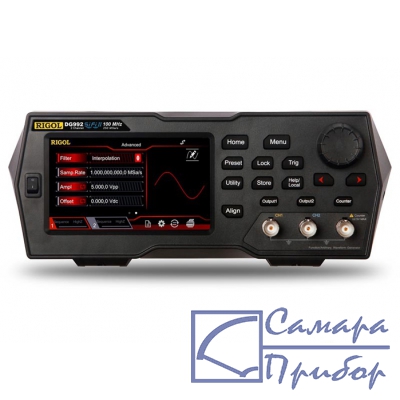

универсальный генератор сигналов DG952Фото DG952
Новый прибор, цена с НДС:
95 521,00 руб.
поверка: калибровка приобретается отдельно
Производитель: RIGOL, Китай
Госреестр РФ: не внесен
Статус: производится
Наличие в Москве: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Москву и в другие города России
Варианты обозначения: DG 952, DG-952

Описание универсального генератора сигналов DG952:

Универсальный генератор сигналов DG952 обладает низким уровнем собственных шумов и высокой функциональностью. Генератор сигналов DG952 предлагает инженерам большое количество форм сигналов, в том числе псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции.

В генераторе сигналов DG952 применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить влияние дискретизации и обеспечить малый джиттер.

Технические характеристики универсального генератора сигналов DG952:

ХарактеристикаЗначение
Максимальная выходная частота50 МГц
Количество каналов2
Форма сигналаСтандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал
160 типов специальной формы
Частотные характеристики
ДиапазонСинусоидальный сигнал1 мкГц ~ 50 МГц
Прямоугольный сигнал1 мкГц ~ 15 МГц
Импульсный сигнал1 мкГц ~ 15 МГц
Пилообразный сигнал1 мкГц ~ 1,5 МГц
Гармоники1 мкГц ~ 20 МГц
PRBS2 кбит/с ~ 40 Мбит/с
Двухтональный1 мкГц ~ 20 МГц
RS-232скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
Последовательность2 кВыб/с ~ 60 Мвыб/с
Белый шум (Гаусс)полоса 100 МГц (-3дБ)
Cпециальной формы1 мкГц ~ 15 МГц
Разрешение по частоте1 мкГц
Точность установки (18°C ~ 28°C)±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искаженияТипичное (0 дБм)
< -55 дБн (DC ~ 10 МГц)
< -50 дБн (>10 МГц ~ 20 МГц)
< -40 дБн (>20 МГц ~ 30 МГц)
< -35 дБн (>40 МГц)
Общие гармонические искажения< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искаженияТипичное (0 дБм)
< -60 дБн (DC ~ 10 МГц)
< -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шумТипичное (0 дБм)
-105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания/спада< 9 нс (1 Вп-п,1 кГц) типичное
Выброс< 5 % (100 кГц, 1 Вп-п) типичное
Коэффициент заполнения0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия1% от периода + 4 нс
Джиттер (СКЗ)Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия0 ~ 100%
Импульсный сигнал
Длительность импульса≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Коэффициент заполнения0,001% ~ 99,999% (ограничена установленной частотой)
Время нарастания/спада≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Выброс< 5% (1 Вп-п, 1 кГц) типичное
Джиттер (СКЗ)Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала16 М точек
Вертикальное разрешение16 бит
Частота дискретизацииИнтерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с
Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с
Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с
Время нарастания /спадаИнтерполяционный фильтр:≥ 8 нс
Пошаговый фильтр: 3 / частота дискретизации
Cглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)Типичное (1 Вп-п)
Интерполяционный фильтр: 200 пс
Пошаговый фильтр: <5 пс
Cглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник≤ 8
Тип гармоникчетные, нечетные, все, пользовательские
Амплитуда гармоникрегулируемая для каждой гармоники
Фаза гармоникрегулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)1 мВп-п - 10 Вп-п (≤10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 50 МГц)
Точность установки ±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХТипичное (синус, 1 В)
±0,1 дБ (≤5 МГц)
±0,2 дБ (>5 МГц ~15 МГц)
±0,3 дБ (>15 МГц ~ 25 МГц)
±0,5 дБ (>25 МГц ~ 40 МГц)
±1,0 дБ (>40 МГц)
Единицы установкиВп-п, Вскз, дБм
Разрешение0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон ±5 Впп АС+DC
Точность установки±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс50 Ом (типичное)
Защитаот короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляцииAM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 1 МГц
Коэффициент модуляции0% ~ 120%
ЧМ Модуляция (FM)
Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
Частота модуля2 мГц ~ 1 МГц
ФМ Модуляция (PM)
Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы
Частота модуляции2 мГц ~ 1 МГц
Девиация0 ~ 360°
Частотная манипуляция (FSK)
Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущаясинус, прямоугольный, пила, произвольной формы (кроме DC)
ИсточникВнутренний/Внешний
Модулирующий сигналпрямоугольный с коэффициентом заполнения 50%
Частота переключения2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущаяимпульсный
Частота модуляции2 мГц ~ 1 МГц
ИсточникВнутренний/Внешний
Модулирующий сигналсинус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация0%~100% длительности импульса
Вход внешней модуляции
Диапазон напряжения75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ
5 В TTL уровня для АМн, ЧМн, ФМн
Полоса50 кГц
Импеданс входа10 кОм
Режим свипирования (качания)
Формасинус, прямоугольный, пила, произвольной формы (кроме DC)
Законлинейный, логарифмический, ступенчатый
Диапазон частотверхняя и нижняя частота свипирования ограничена несущей частотой
НаправлениеВверх/Вниз
Время свипирования1 мс ~ 500 с
Время стояния/возврата0 мс ~ 500 с
Источник запускаРучной, внешний, внутренний
Маркерспадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
Формасинус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей2 мГц ~ 10 МГц
Количество импульсов в пачке1 ~ 1000000 или бесконечное
Внутренний период1 мкс ~ 500 с
Стробированный запускВнешний запуск
Источник запускаРучной, внешний, внутренний
Задержка запуска0 нс ~ 100 с
Частотомер
Измеряемый параметрЧастота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон1 мrГц ~ 240 МГц
Разрешение по частоте7 разрядов/с (время счета = 1 с)
Диапазон периода4 нс ~ 1000 кс
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)DC связьDC диапазон девиации+1.5 В DC
1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 240 МГц100 мВскз ~ ±2,5 В AC+DC
AC связь1 мкГц ~ 100 МГц50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 240 МГц100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
(DC связь)
диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
Коэффициент заполнения0 ~ 100%
Параметры входаВходной импеданс1 МОм
Тип свяиAC, DC
ФНЧON: полоса 150 кГц,
OFF: полоса 240 МГц
Опасное напряжение (1 МОм)±7 В AC+DC
Система запускаУровень запуска: ±2,5 В
Чувствительность: высокая, низкая
Время счета1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с)
Вход запуска
УровеньTTL
Длительность импульса> 100 нс
Запуск по фронтунарастающий, спадающий выбирается
Время отклика (задержка запуска)свипирование:< 100 нс (типичное)
режим пачек < 350 нс (типичное)
Выход запуска
УровеньTTL
Длительность импульса> 60 нс (типичное)
Максимальная частота1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон0° ~ 360°
Разрешение0,03°
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота10 МГц ± 50 Гц
Уровень250 мВп-п ~ 5 Вп-п
Время блокировки< 2 c
Импеданс1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота10 МГц ± 50 Гц
Уровень3,3 Вп-п
Импеданс50 кОм, закрытый вход (AC)
Выход синхронизации
УровеньTTL
Импеданс50 Ом
Основные характеристики
Тип дисплеяЖидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов
Питание100~127 В АСскз
100~240 В АСскз
ИнтерфейсUSB устройство, USB хост или USB-GPIB (опция)
Потребляемая мощностьне более 30 Вт
Рабочая температура10°C...40°C
Габаритные размеры237,4 х 97 х 268 мм
Вес1,75 кг (в упаковке 2,85 кг)

Комплект поставки DG952

НаименованиеКоличество
1Генератор сигналов DG9521
2Кабель питания1
3USB кабель1
4Кабель DBC-BC1

Дополнительная комплектация DG952:

(Поставляется за отдельную плату)

Наименование
1Переходник USB-GPIB

Дополнительная комплектация DG952

  • PTL923, кабель измерительный коаксиальный BNC-BNC
  • PTL922, кабель измерительный коаксиальный
  • RA5040K, аттенюатор 40 дБ
  • АСА-5031, кабель BNC Plug - SMA Plug
  • PA1011, усилитель мощности
