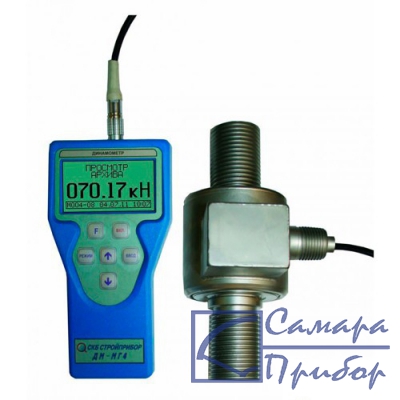

Фото ДМР-МГ4|
Новый прибор, цена с НДС:
по запросу
|
Электронный динамометр ДМР-МГ4 предназначен для измерений статических и медленно изменяющихся сил растяжения, разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
Область применения динамометра – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.
Динамометр растяжения ДМР-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов на растяжение (узлов встройки), которые являются универсальными для испытательных и разрывных машин. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.
Динамометры обозначаются ДМР-Н/Т-КМГ4, где: − Н – наибольший предел измерений (НПИ), кН; − К – класс точности (0,5; 1; 2). − Т – вариант исполнения тензометрического датчика силы (1; 6; приведен в таблице).
Пределы допускаемой относительной погрешности динамометров: − класса 0,5 - ±0,12% − класса 1 - ± 0,24% − класса 2 - ± 0,45%.
| Параметр | Значение |
| Пределы измерений наибольший (НПИ), кН | от 0,1 до 1000 (класс точности 0,5 − от 1 до 1000) |
| Пределы измерений наименьший (НмПИ), кН | ≥ 2 %НПИ |
| Питание при работе в автономном режиме, В | 3 (от 2 элементов AALR6) |
| Питание при работе от сетевого адаптера, В | 6 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Габаритные размеры электронного блока, не более, мм | 170 х 90 х 30 |
| Масса электронного блока, не более, кг | 0,3 |
| Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг | от 0,5 до 60 |
| Наименование | Исполнение 1 | Исполнение 6 | Наибольший предел измерений (НПИ), кН | Наименьший предел измерений (НмПИ), кН | Цена единицы наименьшего разряда, кН |
| ДМP-0,1/T-КМГ4* | + | - | 0,1 | 0,002 | 0,000001 |
| ДМР-0,3/T-КМГ4* | + | - | 0,3 | 0,006 | 0,000001 |
| ДМР-0,5/T-КМГ4* | + | - | 0,5 | 0,01 | 0,000002 |
| ДМР-1/T-КМГ4 | + | - | 1 | 0,02 | 0,00001 |
| ДМР-2/T-КМГ4 | + | - | 2 | 0,04 | 0,00001 |
| ДМР-3/T-КМГ4 | + | - | 3 | 0,06 | 0,00001 |
| ДМР-5/T-КМГ4 | + | - | 5 | 0,1 | 0,00002 |
| ДМР-10/T-КМГ4 | + | - | 10 | 0,2 | 0,0001 |
| ДМР-20/T-КМГ4 | + | - | 20 | 0,4 | 0,0001 |
| ДМР-30/T-КМГ4 | + | - | 30 | 0,6 | 0,0001 |
| ДМР-50/T-КМГ4 | + | - | 50 | 1 | 0,0002 |
| ДМР-70/T-КМГ4 | + | - | 70 | 2 | 0,0004 |
| ДМР-100/T-КМГ4 | + | + | 100 | 2 | 0,001 |
| ДМР-150/T-КМГ4 | + | - | 150 | 3 | 0,001 |
| ДМР-200/T-КМГ4 | + | + | 200 | 4 | 0,001 |
| ДМР-300/T-КМГ4 | - | + | 300 | 6 | 0,001 |
| ДМР-500/T-КМГ4 | - | + | 500 | 10 | 0,002 |
| ДМР-1000/T-КМГ4 | - | + | 1000 | 20 | 0,01 |
* - Динамометры класса 0,5 выпускаются с НПИ от 1 кН.
| № | Наименование | Количество |
| 1 | Электронный блок | 1 |
| 2 | Тензометрический датчик силы | 1 |
| 3 | Силовводящие элементы | 1 |
| 4 | Соединительный кабель | 1 |
| 5 | Сетевой адаптер | 1 |
| 6 | Кабель связи с ПК | 1 |
| 7 | CD с программным обеспечением | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Паспорт | 1 |
| 10 | Методика поверки | 1 |
| 11 | Укладочный кейс | 1 |
