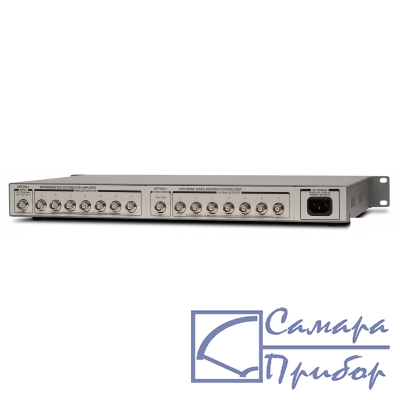

Фото FS735|
Новый прибор, цена с НДС:
по запросу
|
| РАСПРЕДЕЛИТЕЛЬ ОПОРНОЙ ЧАСТОТЫ | |
| ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT) | |
| Тип соединителя | BNC |
| Частоты | 5 МГц, 10 МГц |
| Входной импеданс | 50 Ом |
| Входной уровень | 0 дБм … +16 дБм (0,6 Впик-пик … 4 Впик-пик) |
| ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT) | |
| Тип соединителя | BNC |
| КНИ (THD) | < 1 % |
| Выходной уровень | 50 Ом: +13 ± 1 дБм (1 Вскз; 2,82 Впик-пик) High-Z: 2 Вскз (5,6 Впик-пик) |
| Выходной импеданс | 50 Ом |
| Полоса пропускания | ± 200 кГц (10 МГц); ± 100 кГц (5 МГц) |
| Паразитная составляющая | < –120 дБ на 100 кГц |
| Изоляция между каналами | > 100 дБ |
| РАСПРЕДЕЛИТЕЛЬ КМОП (CMOS) СИГНАЛА | |
| ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT) | |
| Тип соединителя | BNC |
| Порог срабатывания | 1,50 В (Низкий – Высокий); 1,15 В (Высокий - Низкий) |
| Входной импеданс | 1 кОм |
| Время нарастания | не ограниченно |
| Диапазон частот | DC … 50 МГц |
| Длительность импульса | > 5 нс |
| ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT) | |
| Тип соединителя | BNC |
| Выходной импеданс | 50 Ом |
| Выходной уровень | 50 Ом: 0 В; 2,5 В; High-Z: 0 В; 5 В |
| Время нарастания/спада | < 1,5 нс/ < 1,0 нс |
| Джиттер (скз) | < 10 пс |
| Задержка | 9 нс (отклонение ± 1 нс) |
| Выброс | < 5 % |
| Переключение | Внутреннее переключение с использованием перемычек |
| ШИРОКОПОЛОСНЫЙ УСИЛИТЕЛЬ | |
| ЭЛЕКТРИЧЕСКИЙ ВХОД СИГНАЛА (INPUT) | |
| Тип соединителя | BNC |
| Входной импеданс | 50 Ом или 75 Ом |
| Линейный диапазон | ± 2 В |
| Защита входа | 5 В (100 В < 1 мкс) |
| ЭЛЕКТРИЧЕСКИЙ ВЫХОД СИГНАЛА (OUTPUT) | |
| Выходной импеданс | 50 Ом или 75 Ом |
| Номинальная нагрузка | 50 Ом или 75 Ом |
| ХАРАКТЕРИСТИКИ | |
| Коэф. усиления (50, 75 Ом) | x1 |
| Коэф. усиления (High-Z) | x2 |
| Полоса пропускания | > 100 МГц |
| Уровень шума на 1 кГц | < 15 нВ/√Гц |
| Смещение | < 1 мВ |
| Изоляция между каналами | >100 дБ |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 100-240 В, частота 50/60 Гц, 10 Вт |
| Светодиод «приёмник» (цвет) | Зелёный: нормальный вх. уровень оптического сигнала Красный: уровень света ниже допуска (сигнал потерян) |
| Минимальная длительность | 3,3 нс |
| Габаритные размеры | 432 x 38 x 203 мм |
| Масса | 1,1 кг |
| Наименование | Количество |
| Система распределения 14-канальная FS735 | 1 |
