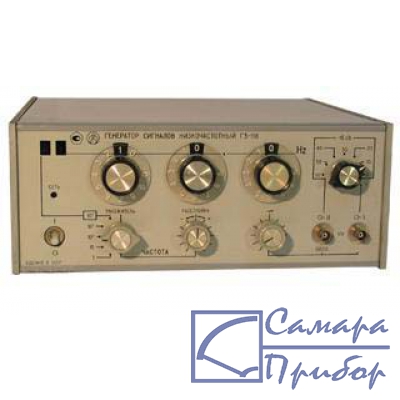

Фото Г3-118|
Прибор складского хранения, цена с НДС:
по запросу
|
| Частоты выходного сигнала | ||
| Частотный диапазон | 10Гц…200кГц (5 п/диапазонов 100Гц/1кГц/10кГц/100кГц/ 200кГц) | |
| Дискретность установки | 0,1Гц/1Гц/10Гц/100Гц | |
| Погрешность установки | ±1% (10Гц…20кГц)±1,5% (20кГц…200кГц) | |
| Нестабильность частоты | ±0,1% за 15мин. | |
| Некалиброванная расстройка | ±0,15Гц (10Гц…100Гц)±1,5Гц (100Гц…1кГц)±15Гц (1кГц…10кГц)±150Гц (10кГц…200кГц) | |
| Уровень выходного сигнала | ||
| Максимальный уровень | 10В (выход I)/5В (выход II) на 600Ом | |
| Плавная регулировка | 10В…минус 12дБ (2,5В)5В…минус 12дБ (1,25В) | |
| Ступенчатая регулировка | 0дБ…минус 60дБ (выход II, шаг 10дБ) | |
| Погрешность аттенюатора | ±0,5дБ | |
| Нестабильность уровня | ±5% за 3 часа | |
| Неравномерность уровня | ±7,5% (10Гц…20Гц)±5% (20Гц…60Гц)±2% (60Гц…100кГц)±3% (100кГц…200кГц) | |
| Коэффициент гармоник | £ 0,05% (10Гц…20Гц, 100кГц…200кГц)£ 0,01% (20Гц…100Гц)£ 0,005% (100Гц…200Гц, 10кГц…20кГц)£ 0,0015% (200Гц…10кГц)£ 0,02% (20кГц 100кГц) | |
| Выход | ||
| Выходное сопротивление | 5Ом (выход I)/600Ом (выход II) | |
| Режекторный фильтр | ||
| Частота режекции | 10Гц/20Гц/60Гц/120Гц/200Гц/1кГц/2кГц/10кГц/20кГц/100кГц/ 200кГц | |
| Погрешность установки частоты режекции | ±8% | |
| Ослабление на частоте режекции | 60дБ (на частотах 20Гц, 60Гц, 120Гц, 200Гц, 1кГц, 2кГц, 10кГц)50дБ (на частотах 10Гц, 20кГц, 100кГц, 200кГц) | |
| Общие данные | ||
| Напряжение питания | 220В ± 10%, 50/400Гц | |
| Габаритные размеры | 312х133х322мм – генератор180х176х80мм – режекторный фильтр | |
| Масса | 7,5кг - генератор1,5кг – режекторный фильтр | |
