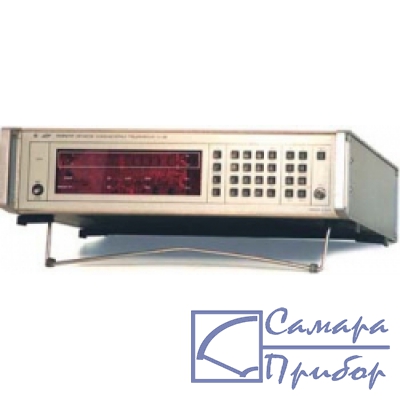

Фото Г3-122|
прибор не поставляется
|
Генератор Г3-122 предназначен для исследования, настройки и испытаний систем и приборов в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
В приборе Г3-122 использованы системы диапазонно-кварцевой стабилизации частоты, обеспечивающие генерирование синусоидальных электрических колебаний с высокой точностью и стабильностью частоты.
Имеется возможность запоминания девяти программ по частоте и уровню выходного напряжения. В Г3-122 обеспечивается дистанционное управление и работа в составе автоматизированной измерительной системы через КОП.
| Частота выходного сигнала | |
| Частотный диапазон | 0,001Гц…2МГц |
| Дискретность установки | 0,001Гц |
| Шаг установки | 0,001Гц/0,01Гц/0,1Гц/1Гц/10Гц/100Гц/1кГц/10кГц/100кГц |
| Погрешность установки | ±5х10-7 |
| Нестабильность частоты | ±5х10-9 за 15мин.±3х10-8 за 16 часов непрерывной работы |
| Уровень выходного сигнала | |
| Диапазон уровней | 0,2мВ…2,5В (50Ом) |
| Дискретность установки | 0,001мВ (0,2мВ…2мВ)0,01мВ (2мВ…20мВ)0,1мВ (20мВ…200мВ)1мВ (200мВ…2,5В) |
| Шаг установки | 0,001мВ/0,01мВ/0,1мВ/1мВ/10мВ//100мВ/1В |
| Погрешность установки | ±15% (0,2мВ…2мВ)±10% (2мВ…200мВ)±6% (200мВ…1В)±4% (1В…2,5мВ) |
| Коэффициент гармоник | £ 0,5% |
| Нестабильность уровня | ±0,3% за 3 часа |
| Неравномерность уровня | ±3% (0,001Гц…100Гц)±1% (100Гц…2МГц) |
| Максимальный уровень | 2,5В (50Ом), 5В (600Ом) |
| Выходное сопротивление | 50Ом |
| ТТЛ-выход | |
| Частотный диапазон | 0,001Гц…2МГц |
| Форма сигнала | Импульсы положительной полярности |
| Скважность импульсов | 2 ± 0,6 |
| Выходной уровень | 2,4В…4,5В (логическая “ 1”)0,8В (логический “ 0”) |
| Время нарастания/спада | £ 150нс |
| Выходное сопротивление | 600Ом |
| Вход внешнего опорного генератора | |
| Набор опорных частот | 5МГц/10МГц |
| Входной уровень | 0,1В…1В |
| Входное сопротивление | 150Ом |
| Выход опорного генератора | |
| Опорная частота | 5МГц |
| Выходной уровень | 0,15В |
| Выходное сопротивление | 150Ом |
| Общие данные | |
| Напряжение питания | 220В ± 10%, 50/400Гц |
| Габаритные размеры | 488 ´134 ´570мм |
| Масса | 19кг |
