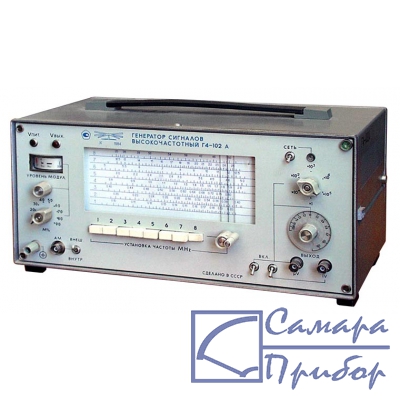

Фото Г4-102А|
Прибор складского хранения, цена с НДС:
по запросу
|
Генератор ВЧ Г4-102А предназначен для регулировки, проверки и исследования параметров радиоприёмных и антеннофидерных устройств.
| Общие данные | |
| Диапазон частот | 0,1 – 50 МГц |
| Основная погрешность установки частоты по шкале | 1 % |
| Дополнительная погрешность при изменении температуры на 10 °С | 0,3 %+250 Гц |
| Нестабильность частоты после прогрева в течении 1 час | 0,00025 F + 50 Гц |
| Паразитная девиация частоты в режиме НГ | 0,000001 F+ 50 Гц |
| Пределы изменения выходного калиброванного напряжения | 0,1 мкв – 500 мВ |
| Наибольший уровень некалиброванного напряжения | 1 В |
| Основная погрешность установки опорного напряжения | 12 % |
| Основная погрешность установки ослабления аттенюатора | 18 % |
| Нестабильность опорного напряжения после прогрева | 1 % |
| Коэффициент гармоник выходного сигнала | 5 % |
| Паразитная амплитудная модуляция в режиме НГ | 0,5 % |
| Частота внутренней АМ | 1 кГц |
| Пределы установки глубины модуляции | 0 – 90 % |
| Основная погрешность установки глубины модуляции | 10 % |
| Основная погрешность глубины модуляции при внешней модуляции | 5 % |
| Напряжение внешнего модулирующего сигнала | до 1 В |
| Диапазон частот внешней модуляции | 0,05 – 15 кГц |
| Предел изменения глубины внешней модуляции | 0 – 90 % |
| Коэффициент нелинейных искажений выходного сигнала | 5 % |
| Девиация частоты при амплитудной модуляции с глубиной 30% | 0,000001 F + 250 Гц |
| Время готовности к работе | 30 мин |
| Условия эксплуатации | Рабочая температура: +10 + 35 град С. Относительная влажность воздуха: 95 % |
| Питание | 220 В, 50 Гц или 115 В, 400 Гц |
| Потребляемая мощность | 15 В*А |
| Габариты | 360х160х200 мм |
| Масса | 8 кг |
