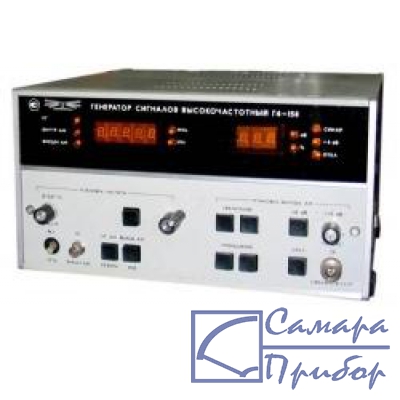

Фото Г4-158А|
прибор не поставляется
|
Генератор Г4-158А - автоматизированный прибор со встроенной микроЭВМ, отвечающий всем требованиям широкого потребителя, преназначен для проверки и настройки приёмопередающей аппаратуры, работающей в режимах Нк, Чм, АМ, в условиях лабораторий, цехов, ремонтных и поверочных органов.
Прибор Г4-158А может использоваться в составе автоматизированных рабочих мест и в ИИС.
| Частотные параметры | |
| Диапазон | 0,01 - 30 МГц |
| Дискретность | 1 кГц (16-130 МГц), 0,1 кГц (1-16 МГц), 0,01 кГц (100-1000 КГц), 0,001 кГц (10-100 кГц) |
| Основная погрешность | ±10-3 % |
| Нестабильность за 15 минут после 1 ч прогрева | 5×10-6 |
| Выход | |
| Предел | 10-7- 2 В (50, 75 Ом) |
| Погрешность установки ослабления аттенюатора | 0,5 дБ (6...-59,9 дБВ), ±1 дБ (-60...-119,9 дБВ), ±1,5 дБ (-120...-139,9 дБВ) |
| Дополнительная погрешность на каждые 10 °С | ±0,2 дБ |
| Спектральная чистота | |
| Гармонические составляющие | -30 дБ (Uвых<1 В); -25 дБ(Uвых>1 В) |
| Негармонические составляющие | -60 дБ |
| Паразитная девиация частоты в полосе 0,03-20 кГц | 2×10-6 fн + 5 Гц |
| Паразитная АМ в полосе 0,03-20 кГц | 0,01 % |
| Амплитудная модуляция | |
| Диапазон модулирующих частот | 30 Гц - 20 кГц (внешняя АМ) |
| Коэффициент АМ | 0-99 % |
| Основная погрешность КАМ | ±10 % |
| Коэффициент гармоник | 3 % (f<100 МГц), 5 % (f> 100 МГц) |
| Паразитная ЧМ | 1×10-6 fн+60 Гц (КАМ = 30 %) |
| Частотная модуляция | |
| Диапазон модулирующих частот | 30 Гц-60 кГц (fн>4 МГц), (0,03-0,02 fн) кГц fн<4 МГц) |
| Основная погрешность установки девиации частоты | ±15 % delta (f)+10 Гц (Fм 0,09-60 кГц) |
| Паразитная АМ | 5 % |
| Общие данные | |
| Потребляемая мощность | 70 В×А |
| Питание | 220±22 В, 50±0,5 Гц или 400 +2-12 Гц |
| Габариты | 320х175х355 мм |
| Масса | 11 кг |
