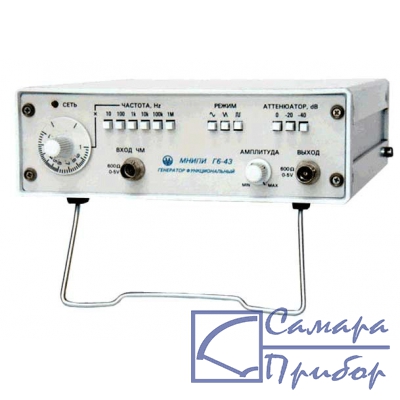

Фото Г6-43|
прибор не поставляется
|
Генератор сигналов функциональный Г6-43 является многофункциональным прибором, обладает широким диапазоном частот, формирует калиброванные сигналы трёх форм.
Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
| Параметр | Значение |
| Формы выходных сигналов | Синус, треугольник, прямоугольник |
| Диапазон частот | 1 Гц - 1 МГц |
| Погрешность установки частоты | 10% от максимальной частоты поддиапазона |
| Нестабильность частоты | за 15 мин 0,5% |
| Амплитуда: без нагрузки нагрузка 600 Ом | ≥ 20 В (размах сигнала) ≥ 10 В (размах сигнала) |
| Плавное ослабление | ≥ 20 дБ |
| ЧМ-модуляция: Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда ≤ 5 В, полярность любая | |
| Сигнал синусоидальной формы | |
| Коэффициент гармоник | 5% в диапазоне от 10 Гц до 100 кГц |
| Сигнал прямоугольной формы | |
| Длительность фронта и среза | ≤ 150 нс |
| Выбросы на вершинах сигнала | ≤ 5% при работе на согласованную нагрузку |
| Асимметрия импульсов | ≤ 5% |
| Сигнал треугольной формы | |
| Коэффициент нелинейности | 1,5% в диапазоне частот от 1 до 100 Гц |
| Общие характеристики | |
| Питание | (220±22) В, (50±0,5) Гц |
| Потребляемая мощность | 10 В · А |
| Габаритные размеры (HxWxD) | 210x248x71 мм |
| Масса | 2 кг |
| Условия эксплуатации: Рабочая температура Влажность | 5°С - 40°С 80% при 25 °С |
