GDS-7320 портативный осциллограф-мультиметр

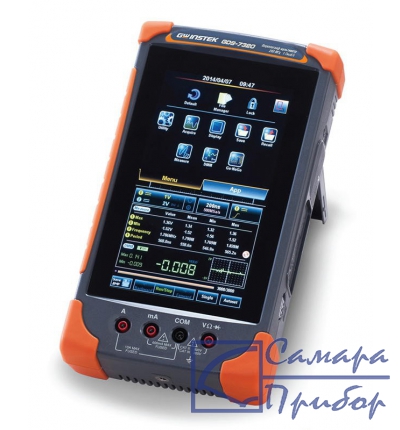

портативный осциллограф-мультиметр GDS-7320Фото GDS-7320
Новый прибор, цена с НДС:
по запросу
Производитель: GW Instek, Тайвань
Госреестр РФ: не внесен
Статус: производится
Наличие в Москве: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Москву и в другие города России
Варианты обозначения: GDS-7320

Описание портативного осциллографа-мультиметра GDS-7320:

  • Цифровой осциллограф, мультиметр с функцией TrendPlot, регистратор;
  • Осциллограф: 2 канала, полосы пропускания 200 МГц;
  • Максимальная частота дискретизации: 1 ГГц;
  • Объем памяти: 5 МБ/канал;
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, чередующийся запуск;
  • Автоматические (до 36-х параметров) и курсорных измерения;
  • Математика: БПФ, +, -, х, /;
  • Регистратор: 30.000 осциллограмм;
  • Интерполяция: Sin X/х, линейная;
  • Функция автоустановки параметров развертки, запуска;
  • Режим X-Y;
  • Внутренняя память: 20 осциллограммы, 20 профилей настроек;
  • Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов, температуры;
  • TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов;
  • Интерфейсы: USB 2.0 для управления и сохранения данных (device);
  • Цветной емкостной сенсорный дисплей с автоповоротом изображения, диагональ 17,8 см.;
  • Автономное батарейное питание - Li-pol аккумулятор (до 4 ч);
  • Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов;
  • Русифицированное меню, 3 года гарантии.

Технические характеристики портативного осциллографа-мультиметра GDS-7320:

ПараметрЗначение
Режим осциллографа
Канал вертикального отклонения
Число вх. каналов2
Полоса пропускания (-3 дБ)0…200 МГц
Ограничение полосы пропускания20 МГц
Коэффициент отклонения (Коткл.)2 мВ/дел…10 В/дел (с шагом 1-2-5)
Погрешность установки Коткл.± 3 %
Постоянное смещение2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В;
1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В
Время нарастания≤ 3,5 нс
Входной импеданс1 МОм (± 2 %) / 16,5 пФ
Макс. входное напряжение300 Вскз, Кат II
Связь по входуОткрытый, закрытый, “земля”
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв.± 0,002 %
Режимы работыОсновной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигналалюбой из каналов
Режимы запуска разверткиАвтоколебательный, ждущий, однократный
Тип синхронизацииПо фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск
Пред- (10 дел.) и послезапуск (1000 дел)
Связь входа синхронизацииФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ
Аналого-цифровое преобразование
Разрешение по вертикали8 бит
Максимальная частота дискретизации1 ГГц
ИнтерполяцияSinX/x
Объем памяти5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx)
Пиковый детектор10 нс
Режимы работыВыборка, пик. детектор; усреднение (2…256), накопление, однократн.
Регистратор30000 осциллограмм
Курсорные изменения
ФункцииDU; DT; 1/DT
Автоматические измерения
Функции по вертикалиUпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе и др.
Функции по горизонталиЧастота; период; время нарастания и спада; +/- длит. импульса, +/-
скважность.
Измерение задержкиFRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза
Частотомер
Диапазон измеренийОт 2 Гц до полосы пропускания
Разрешение6 разрядов
ИнтерфейсUSB (изолированный)
Дополнительные возможности
МатематикаСложение, вычитание, умножение, деление, БПФ, инверсия
ПОOpenWave 200
АвтоустановкаВ/дел, с/дел, параметры синхросигнала
Режим X-YХ – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц
Встроенный flash диск120 МБ
Режим мультиметра
Разрешение индикатора
Максимальная индикация«50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx
Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряженийDC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В
AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц)
Входное сопротивление10 МОм
ПогрешностьDC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)
GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)
AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц
Постоянный и переменный (СКЗ) ток
Предел измерений тока DC: 50 мА, 500 мА,10 А
AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА
Погрешность измеренияDC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр)
GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр)
AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц
Сопротивление
Предел измерений500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм
Диапазон измерений50 Ом … 5 МОм
Погрешность500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр)
Температура (GDS-73xx))
Диапазон-50…1000 °С
Разрешение0,1 °С
ТермопарыB, E, J, K, N, R, S, T
Прозвон цепи
Порог срабатывания< 15 Ом
ИндикацияНепрерывный звуковой сигнал
Испытание P-N
Напряжение теста0…2,8 В
Дополнительные возможности
ФункцииАвтовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений)
Общие данные
ДисплейЦветной сенсорный (емкостной) ЖК-дисплей
Диагональ 17,8 см (разреш. 480 х 800),
Напряжение питанияАдаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А;
Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %)
Габариты240,2 × 136 × 59,7 мм
Масса1,5 кг

Комплект поставки GDS-7320

НаименованиеКоличество
1Портативный осциллограф-мультиметр GDS-73201
2Шнур питания1
3Делитель 1:1/ 1:102
4Тестовые провода GTL - 2072
5Кейс (GSC - 010)1
6Адаптер питания (GAP - 001)1
7Сумка (GSC - 011)1
8Ремешок (GWS - 001)1
9Руководство по эксплуатации1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
