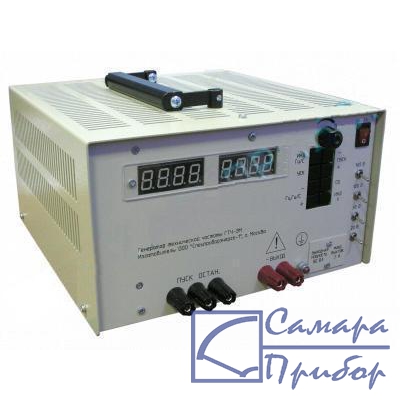

Фото ГСУ-83055|
прибор не поставляется
|
Генератор ГСУ-83055 предназначен для тестирования и настройки каналов и устройств связи, аудио и видео систем и цифровой аппаратуры.
Генератор ГСУ-83055 воспроизводит переменное синусоидальное напряжение от 0 В до 10 В с частотой от 10 Гц до 10,0998 МГц, амплитудно-модулированный сигнал (АМ), фазово-манипулированный сигнал (ФМ), пачки импульсов ТТЛ-уровня.
| Параметр | Значение |
| Диапазон частоты синусоидального сигнала | от 10 Гц до 10,0998 МГц |
| Дискретность установки частоты | |
| в диапазоне 10 Гц - 100 Гц | 0,002 Гц |
| в диапазоне 0,1 кГц - 1,0 кГц | 0,02 Гц |
| в диапазоне 1,0 кГц - 10 кГц | 0,2 Гц |
| в диапазоне 10 кГц - 100 кГц | 2 Гц |
| в диапазоне 0,1 МГц -1,0 МГц | 20 Гц |
| в диапазоне 1,0 МГц - 10 МГц | 200 Гц |
| в диапазоне 10 МГц - 10,0998 МГц | 200 Гц |
| Допускаемая основная относительная погрешность установки частоты | 10-5 |
| Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х. | 10-5 |
| Напряжение синусоидального сигнала на холостом ходу | |
| в диапазоне: от 10 Гц до 8 МГц | Не менее 10 В |
| в диапазоне: от 8 МГц до 10 МГц | Не менее 6,5 В |
| Диапазон плавного ослабления синусоидального сигнала по напряжению | От 0 до 6 дБ |
| Дискретность ослабления синусоидального сигнала по напряжению | 6 дБ + 0,4 дБ |
| Суммарное максимальное ослабление синусоидального сигнала по напряжению (погрешность не нормируется) | 66 дБ |
| Выходное сопротивление выхода синусоидального сигнала | 50 Ом + 2 Ом |
| Постоянная составляющая напряжения на выходе синусоидального сигнала при напряжении 10 В | Не более 50 мВ |
| Содержание высших гармоник в синусоидальном сигнале | Не более 1 % |
| Амплитудная модуляция | |
| Глубина внутренней АМ | 30 % + 5% |
| Частота внутренней АМ | 1 кГц + 5% |
| Допускаемый уровень напряжения сигнала от внешнего генератора для АМ | До 0,28 В |
| Глубина внешней АМ | Не менее 30 % при 0,28 В |
| Допускаемый диапазон частот АМ от внешнего генератора | От 100 Гц до 10 кГц |
| Низкочастотная фазовая манипуляция от 10 Гц до 100 кГц (НЧ ФМ) | |
| Дискретность сдвига фазы НЧ ФМ | 2ПИ / 64 рад |
| Количество программируемых периодов НЧ ФМ (очередной сдвиг фазы происходит через 4 периода несущей частоты) | 64 |
| Высокочастотная фазовая манипуляция от 100 кГц до 10 МГц (ВЧ ФМ) | |
| Дискретность сдвига фазы ВЧ ФМ | ПИ рад |
| Количество программируемых периодов ВЧ ФМ (очередной сдвиг фазы происходит через 4 периода несущей частоты) | 32 |
| Пачки импульсов ТТЛ-уровня от 100 кГц до 10 МГц | |
| Количество программируемых импульсов пачек типа меандр | 32 |
| Дискрет изменения количества импульсов в пачках | 4 |
| Выходное сопротивление выхода пачек импульсов ТТЛ-уровня | 50 Ом + 2 Ом |
| Выходное сопротивление выхода синхронизации ТТЛ-уровня для фазовоманипулированных cигналов и пачек импульсов | 50 Ом + 2 Ом
|
| Нормальные условия применения | |
| Температура окружающего воздуха | 20+5 °С |
| Относительная влажность окружающего воздуха | 30 – 80% |
| Атмосферное давление | 84 – 106 кПа (630 – 795 мм рт.ст.) |
| Частота питающей сети | 50+0,5 Гц |
| Напряжение питающей цепи | 220+4,4 В |
| Форма кривой переменного напряжения питающей сети | синусоидальная с коэффициентом несинусоидальности кривой напряжения не более 5% |
| Рабочие условия применения | |
| Температура окружающего воздуха | +5+40 °C |
| Относительная влажность окружающего воздуха | 90% при +25 °С |
| Атмосферное давление | 84 – 106,7 кПа (630 – 800 мм рт.ст.) |
