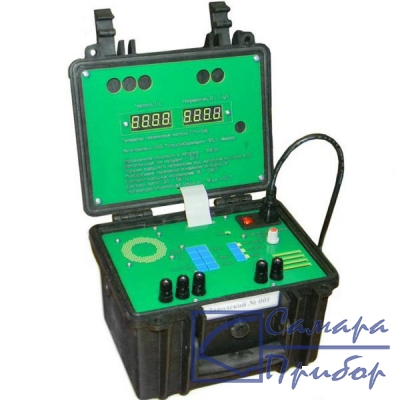

ГТЧ-150 генератор технической частоты (150 ВА)

Предназначен для воспроизведения переменного синусоидального напряжения от 10 В до 130 В с частотой от 25 Гц до 60 Гц для проверки и настройки устройств противоаварийной автоматики - устройств АЧР на объектах энергетики и в других отраслях промышленности.

Прибор ГТЧ-150 является дальнейшим развитием серии генераторов ГТЧ-2, ГТЧ-3 и ГТЧ-3М и полностью их заменяет.

В ГТЧ-150, благодаря применению инновационных схемных решений удалось достичь мощности 150 Вт (в ГТЧ-3М максимальная мощность 80 Вт), а также существенно лучших массо-габаритных характеристик.

• Небольшая масса (5,8 кг);
• Небольшие габариты (215х246х162 мм);
• Точность и стабильность параметров частоты, скорости и времени;
• Автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
• Высокая выходная мощность, до 150 Вт;
• Малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе (менее 4 В);
• Малый коэффициент нелинейных искажений синусоидального напряжения на выходе (менее 1%);
• Малая постоянная составляющая на выходе (не более 0,5 В);
• Выходные клеммы изолированы;
• Прибор может генерировать синусоидальное напряжение с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
• При проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
• Выходное напряжение можно менять плавно по всему диапазону регулирования.
• Более широкий допустимый температурный диапозон, от -10 до +40 градусов Цельсия.

Широкие функциональные возможности и удобство пользования, точность выходной частоты, скорости изменения частоты, секундомера обеспечиваются ЭВМ. Стабильность выходной частоты, скорости изменения частоты, секундомера гарантируются кварцевым генератором.

Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 Гц до 60 Гц. После останова автоматического изменения частоты Генератор отобразит время изменения частоты.

Генератор дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:

• 3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
• 5-я гармоника 10%, 20% амплитуды первой гармоники;
• 9-я гармоника 10%, 20 % амплитуды первой гармоники.

Предусмотрена возможность сдвига фазы между первой и высшими гармониками от 0 до 360 градусов, относительно первой гармоники, дискретно , с шагом 11,25 градуса (1/32 периода первой гармоники).

Условия эксплуатации:

• Температура окружающего воздуха -10...+40 ^оC.
• Относительная влажность окружающего воздуха 90% при +25 ^оС.
• Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).

Надежность прибора:

• Средняя наработка на отказ - 5000 часов.
• Средний срок службы 7 лет. Через 8 лет службы генератор должен быть направлен для восстановления на завод-изготовитель.
• Среднее время восстановления 72 часа.

Электропитание прибора:

• напряжение (220±22) В, частота (50±0,5) Гц;
• предельные отклонения частоты питающей сети и содержание гармоник - по ГОСТ 13109.
