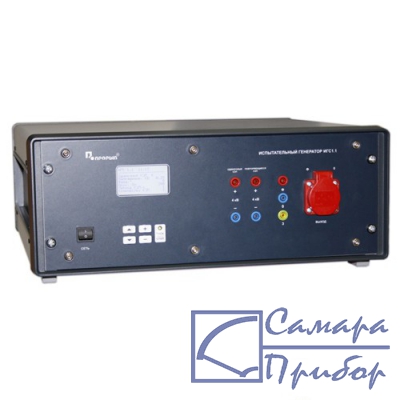

Фото ИГС 1.1|
Новый прибор, цена с НДС:
1 990 000,00 руб.
|
Испытательный генератор ИГС 1.1 предназначен для создания нормированных одиночных и повторяющихся колебательных затухающих помех (КЗП) в цепях электропитания и передачи данных, при проведении испытаний технических средств (ТС), которые могут подвергаться воздействию КЗП по ГОСТ Р 51317.4.12 и МЭК 61000-4-12.
| Параметр | Значение |
| Максимальный ток, потребляемый испытуемыми ТС от сети 220В; 50Гц | 10 A |
| В режиме одиночных КЗП | |
| Амплитуда напряжения КЗП при холостом ходе | (0.25; 0.5; 1; 2; 4) кВ ± 10% |
| Длительность фронта первого пика напряжения | 0.5 мкс ± 20% |
| Частота колебаний | 100 кГц ± 10% |
| Затухание (отношение пика 2 к пику 1) Затухание (отношение пика 3 к пику 2) Затухание (отношение пика 4 к пику 3) | от 0.4 до 1.1 от 0.4 до 0.8 от 0.4 до 0.8 |
| Сдвиг импульсов по фазе относительно переменного напряжения в сети питания | 0° — 350° с шагом 10° |
| Длительность фронта первого пика тока | не более 1 мкс |
| Выходное сопротивление | 12, 30, 200 Ом ± 20% |
| Период повторения помех (в зависимости от выходного сопротивления) | 1 — 60 с |
| Количество помех в цикле | 1 — 99 |
| В режиме повторяющихся КЗП | |
| Амплитуда напряжения КЗП при холостом ходе (Uмакс) | (0.25; 0.5; 1; 2; 2.5) кВ ± 10% |
| Длительность фронта первого пика напряжения | 75 нс ± 20% |
| Частота колебаний | 100 кГц; 1МГц ± 10% |
| Частота повторения помех (в зависимости от частоты колебаний) | 40; 400 Гц ± 10% |
| Затухание (отношение пика 5 к пику 1) | не менее 0.5 Uмакс |
| Затухание (отношение пика 10 к пику 1) | не более 0.5 Uмакс |
| Выходное сопротивление | 200 Ом ± 20% |
| Длительность пачки КЗП | 2 — 10 с |
| Период повторения пачек КЗП | 3 — 20 с |
| Количество пачек КЗП в цикле | 1 — 99 |
| Потребляемая мощность | не более 50 Вт |
| Габаритные размеры | 450 мм х 434 мм х 169 мм |
| Масса | не более 15 кг |
| № | Наименование | Количество |
| 1 | Испытательный генератор ИГС 1.1 | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Коммутационный кабель синий | 2 |
| 4 | Коммутационный кабель красный | 2 |
| 5 | Паспорт | 1 |
