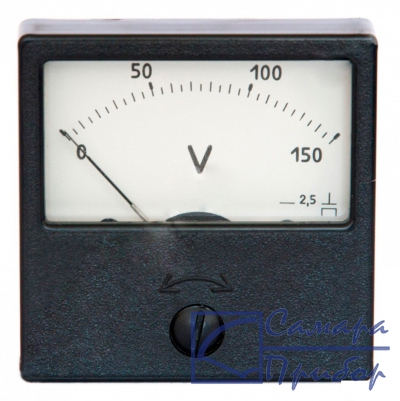

Фото ЭВ2231кл.2,5|
Новый прибор, цена с НДС:
6 000,00 руб.
поверка: приобретается отдельно
|
Вольтметры, милливольтметры, киловольтметры ЭВ2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.
Милли-, кило-, вольтметры ЭВ2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.
По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.
Пример записи при заказе и в технической документации другой продукции: «Милливольтметр ЭВ2231, 0-150 мВ, ТУ 4223-001-05798310-99»; Без заливки герметиком: «Вольтметр ЭВ2231А, 100-0-100 В, ТУ 4223-001-05798310-99»; Со специальной шкалой: «Вольтметр ЭВ2231.Х, ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации; Без поставки вспомогательных частей: «Вольтамперметр ЭВ2231 0-30 В и 0-50 А без Р105 ТУ 4223-001-05798310-99».
| Диапазоны измерения | Класс точности | Ток полного отклонения |
| 0-75 мВ | 2,5 | 10 мА |
| 0-150 мВ | 2,5 | |
| 0-1 В | 2,5 | 1,0 мА |
| 0-1,5 В | 2,5 | |
| 0-3 В | 2,5 | |
| 0-7,5 В | 2,5 | |
| 0-15 | 2,5 | |
| 0-30 В | 2,5 | |
| 0-50 В | 2,5 | |
| 0-75 В | 2,5 | |
| 0-150 В | 2,5 | |
| 0-250 В | 2,5 | |
| 0-300 В | 2,5 | |
| 0-500 В | 2,5 | |
| 0-3 В, 0-30 В | 2,5 | |
| 0-7,5 В; 0-300 В | 2,5 | |
| 0-15 В; 0-300 В | 2,5 | |
| 0-30 В; 0-300 В | 2,5 |
| Характеристики вольтметров и киловольтметров ЭВ2231 с отдельными вспомогательными частями | |||
| Диапазоны измерения | Класс точности | Способ включения | Ток полного отклонения |
| 0-600 В | 2,5 | С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА (типа Р102) | 1,0 мА |
| 0-1 кВ | 2,5 | С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА (типа Р102) | |
| 0-1,5 кВ | 2,5 | С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА (типа Р102) | |
| 0-3 кВ | 2,5 | С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА (типа Р102) | |
| Характеристики вольтмиллиамперметров и вольтамперметров ЭВ2231 с отдельными вспомогательными частями | |||||
| Диапазон измерений по напряжению | Диапазон измерений по току | Ток полного откло-нения | Падение напряжения | Класс точности | Способ включения |
| 0-15 В | 0-500 мА | 5,0 мА | 75 мВ | 2,5 | С индивидуальным шунтом Р105 и индивидуальным добавочным сопротивлением Р105 |
| 0-20 В | 0-10 А | 2,5 | С измерительным шунтом 75ШСМ М3 на 10 А и проводами КП1-4 | ||
| 0-30 В | 0-50 А | 2,5 | С измерительным шунтом 75ШСМ М3 на 50 А и проводами КП1-4, с индивидуальным добавочным сопротивлением Р105 | ||
| 0-50 В | 0-50 А | 2,5 | |||
| Рабочие условия применения | |
| Параметр | Значение |
| Температура окружающего воздуха | от минус 50 до +60°С |
| Относительная влажность воздуха | 95 % при температуре 35 °C |
| Масса | 0,15 кг |
| Габаритные размеры | 60х60х50 мм |
| № | Наименование | Количество |
| 1. | Вольтметр щитовой аналоговый постоянного тока ЭВ2231 кл.2,5 | 1 |
| 2. | Гайка М3 | 1 |
| 3. | Шайба 3 | 1 |
| 4. | Добавочные сопротивления Р102, Р103, Р105* | 1 |
| 5. | Шунт Р105* | 1 |
| 6. | Паспорт | 1 |
| 7. | Руководство по эксплуатации* | 1 |
* - по дополнительной заявке потребителя.
