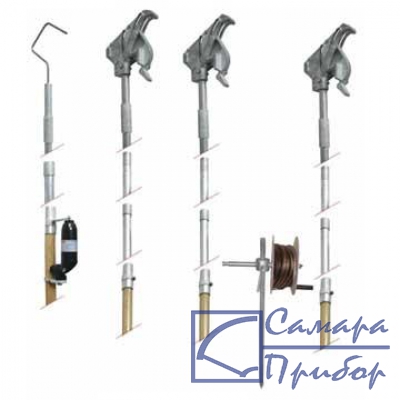

Фото КШЗ-10М|
прибор не поставляется
|
Комплект предназначен для заземления проводов отключенных воздушных линий (ВЛ) напряжением 6-10кВ непосредственно с поверхности земли.Указатель напряжения со световой и звуковой индикацией предназначен для проверки наличия или отсутствия напряжения переменного тока частотой 50(60)Гц на ВЛ и разъединителях на опорах напряжением 6 и 10кВ. Указатель работает по принципу протекания емкостного тока без заземления, содержит источник питания, обеспечивающий усиленную светозвуковую сигнализацию
| Параметр | Значение |
| Номинальное напряжение, кВ | от 6 до 10 |
| Температура. °С | от -40 до +45 |
| Влажность, % до | 80 |
| Ток динамической стойкости, кА | 10 |
| Длина заземляющих штанг, мм | 8100 |
| Длина изолирующей секции, мм | 1000 |
| Количество заземляющих штанг, шт. | 3 |
| Сечение заземляющего провода, мм | 25 |
| Длина заземляющего провода, м | 5,0 |
| Длина указателя напряжения, мм | 8100 |
| Длина рукояток штанг и указателя, мм | 1000 |
| Напряжение индикации указателя, кВ не более | 1,5 |
| Габаритные размеры заземлителя, мм | 820x450x250 |
| Ток потребления указателя-в рабочем режиме, мА | 10 |
| Ток потребления указателя-в режиме ожидания, мкА | 20 |
| Масса комплекта, кг не более | 34 |
