МД-6 магнитопорошковый дефектоскоп

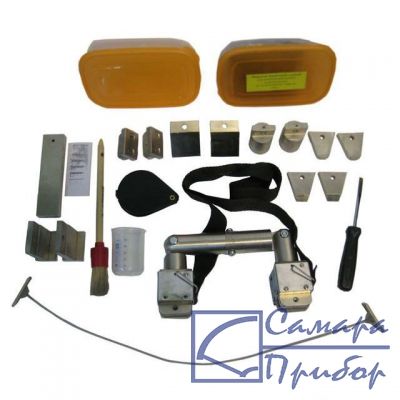

магнитопорошковый дефектоскоп МД-6Фото МД-6
Новый прибор, цена с НДС:
38 280,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Москве: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Москву и в другие города России
Варианты обозначения: МД 6, МД6

Назначение и область применения МД-6:

Дефектоскоп магнитопорошковый МД-6 представляет собой портативный прибор неразрушающего контроля состояния металлоконструкций и целостности их изоляции. Прибор предназначен для определения локализации дефектов в виде сколов, трещин, флокенов, несплавлений, шероховатостей, волосовин в поверхности ферромагнитных металлов, нарушения защитного слоя, а также для определения размеров повреждения и глубины их залегания.

Прибор используется при магнитопорошковой дефектоскопии следующих объектов:

  • трубопроводов;
  • сварных соединений;
  • строительных арматурных металлоконструкций;
  • барабанов-сепараторв, экономайзеров, топочных экранов и других компонентов котельных установок;
  • подъемных механизмов, в частности, строительной техники, лифтов;
  • даталей и механизмов железнодорожного транспорта.

Устройство и принцип работы МД-6:

Магнитопорошковый дефектоспоп МД-6 состоит из намагничивающего блока, включающего в себя постоянные магниты и шарнирный магнитопровод, задача которых заключается в наведении электромагнитного поля в металличском объекте; измерителя намагничивающего тока для управления его значением; набора полюсных наконечников; измерительной лупы для осмотра поверхности объекта; емкостей для порошка или суспензии; кисти для нанесения порошка и образца МО-3 с эталонной дефектограммой.

Прибор работает следующим образом: сначала нановится либо магнитный порошок (сухой метод), либо суспензия (влажный способ), при помощи намагничивающих свойств которых магнитопорошковый дефектоскоп наводит электромагнитное поле в поверхностном слое исследуемого объекта. В результате действия поля частицы порошка приобретают определенную упорядоченную структуру, образуя индикаторную картинку, состоящую из полосок или валиков.

При помощи лупы осуществляется визуальный контроль, полученная картинка сравнивается с эталонной и делается вывод о наличии или отсутсвии дефекта, а также о его форме и размерах.

Технические характеристики МД-6:

ПараметрЗначения
Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см:
в центре, не менее800
по краям (1..2 мм от края), не менее1100
Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н)30 (≈300)
Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм90-120
Габаритные размеры, мм:
намагничивающего блока44х44х55
диаметр шарнирного магнитопровода30
длина тросовой перемычки500
сумки-контейнера375х295х70
Масса намагничивающего блока, кг0,6
Масса полного комплекта дефектоскопа МД-6, кг5,3

Комплект поставки МД-6

НаименованиеКоличество
1.Намагничивающие блоки2
2.Шарнирный магнитопровод1
3.Полюсный наконечник №12
4.Полюсный наконечник №22
5.Полюсный наконечник №32
6.Полюсный наконечник №42
7.Полюсный наконечник №52
8.Полюсный наконечник №62
9.Образец МО-31
10.Дефектограмма1
11.Мерка для порошка1
12.Емкость для порошка и суспензии2
13.Порошок магнитный0,2 кг
14.Тросовая перемычка1
15.Лупа1
16.Кисть1
17.Отвертка1
18.Сумка-контейнер1
19.Паспорт1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
