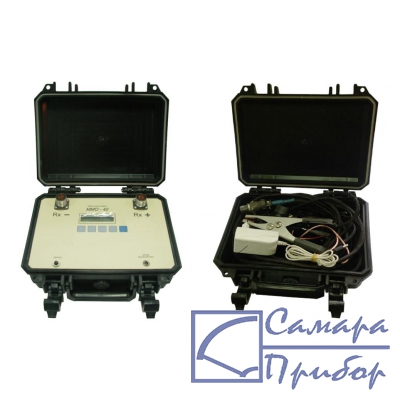

Фото ММО-40|
Новый прибор, цена с НДС:
по запросу
|
Измеритель электрического сопротивления(микромиллиомметр)«ММО-40» предназначен для измерения электрического сопротивления цепей различных частей электрооборудования с полностью снятым напряжением в широком диапазоне измеряемой величины.
Микромиллиомметр «ММО-40» обеспечивает измерение сопротивления вычисляя его по значениям тока и напряжения на объекте испытания.
Измерения проводятся по четырехпроводной схеме и при заданном значении тока, который поддерживается стабильным в процессе измерения.
Условия эксплуатации:
Нормальные условия применения:
Рабочие условия применения:
Предельные условия транспортирования:
Меры безопасности:
Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим руководство по эксплуатации, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.
Внешний вид оборудования может отличаться от вида на фото без ущерба техническим характеристикам. Подробности заказа, комплектации и технических характеристик необходимо уточнять во время осуществления заказа.
| Режимы работы «ММО-40»* | Диапазон измерения, Ом | Пределы основной относительной погрешности, % | Пределы основной абсолютной погрешности, Ом |
| Автодиапазон (0-5 А) | 10×103÷5×103 | 2 | ±(2·10-2·Rизм) |
| 5×103 ÷1×10-3 | 0,3 | ±(3·10-3·Rизм) | |
| 1×10-3÷0 | - | ±(3·10-3·Rизм + 1·10-6 ) | |
| Расширенный диапазон | 10×103÷5×103 | 2 | ±(2·10-2·Rизм) |
| 5×103 ÷50×10-3 | 0,3 | ±(3·10-3·Rизм) | |
| 50×10-3÷ 0 | - | ±(3·10-3·Rизм + 2·10-4) | |
| Диапазон 5 Ом; 0,5 А (омметр) | 5÷5×10-3 | 0,3 | ±(3·10-3·Rизм) |
| 5×10-3÷0 | - | ±(3·10-3·Rизм + 2·10-5) | |
| Диапазон 0,5 Ом; 5 А (миллиомметр) | 0,5÷1×10-3 | 0,3 | ±(3·10-3·Rизм) |
| 1×10-3÷ 0 | - | ±(3·10-3·Rизм + 1·10-6) | |
| Диапазон 50 мОм; 50 А (микроомметр) | 50×10-3÷100×10-6 | 0,3 | ±(3·10-3·Rизм) |
| 100×10-6÷0 | - | ±(3·10-3·Rизм + 1·10-7) | |
* Описание режимов работы:
«Расширенный диапазон»: этот режим предназначен для измерения при токах до 100 мА сопротивлений от 20 кОм до единиц милиОм. В этом режиме производят измерение омического сопротивления обмоток трансформаторов, имеющих индуктивности в несколько десятков Генри. Режим омметра «Диапазон 5 Ом; 0,5 А»: в этом режиме рекомендуется измерять сопротивление от 5 Ом до 5 мОм при токах до 0,5 А. Режим миллиомметра «Диапазон 0,5 Ом; 5 А»: в этом режиме рекомендуется измерять сопротивление от 0,5 Ом до 5 мОм при токах до 5 А. Режим микроомметра «Диапазон 50 мОм; 50 А»: в этом режиме рекомендуется измерять сопротивление от 50 мОм до 1 мкОм при токах до 50 А. Время измерения в этом режиме около 3 с. «Режим 50 А; 10с»: в этом режиме рекомендуется измерять сопротивления контактов в изделиях, имеющих значительную индуктивность (например, сопротивление контактов выключателей, содержащих трансформаторы тока). В этом режиме измерение сопротивления производится по тому же алгоритму, что и в режиме «Режим «микроомметра» 50 мОм; 50 А», но время измерения увеличено до 10 с. Это сделано для того, чтобы ток в объекте успел дорасти до максимального значения. Источник питания – электрохимические аккумуляторы типа ТР-3.2(6В. 3,2Ач) с номинальным напряжением 6 В емкостью 3200 мА·ч (или аналогичные) – по 2 шт. Количество измерений при полностью заряженных аккумуляторах зависит от режима измерений. Минимальное количество измерений при токах до 50А и длительности измерений по 5 секунд составляет 25 измерений с интервалом по 20 секунд между измерением. | |||
| № | Наименование | Количество |
| 1 | Микромиллиомметр ММО-40 | 1 |
| 2 | Измерительные провода | 2 |
| 3 | Зарядное устройство | 1 |
| 4 | Транспортный чемоданчик для принадлежностей | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Паспорт | 1 |
