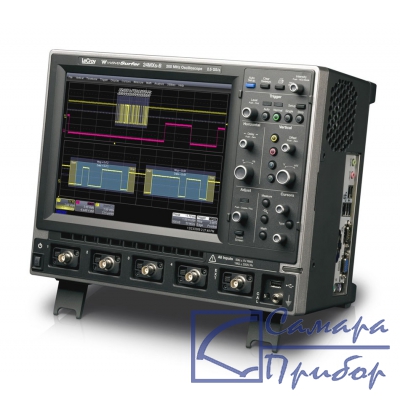

Фото MSO 104MXs-B|
Новый прибор, цена с НДС:
по запросу
поверка: приобретается отдельно
|
Осциллограф WaveSurfer MSO 104MXs-B имеет в своем составе штатный логический пробник MS-250 для подключения 18 цифровых каналов. Максимальная тактовая частота входного сигнала до 250 МГц, обеспечивается запись до 10 мс цифровых данных по всем 18 каналам. Осциллограф MSO 104MXs-B использует специально разработанный высокоскоростной интерфейс «Lbus» для быстрого подключения пробника. В отличие от других осциллографов смешанных сигналов, предоставляющих пользователю объём памяти уменьшающийся с увеличением числа используемых логических каналов, решение от LeCroy обеспечивает одновременный доступ ко всей памяти (осциллографической / в логических каналах) в любом из режимов работы. Это даёт лучшие среди аналогов характеристики по синхронным измерениям длинных логических посылок и аналоговых сигналов.
| Параметр | Значения |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…1000 МГц |
| Время нарастания | 300 пс |
| Ограничение полосы | 20, 200 МГц |
| Коэффициент отклонения (Коткл.) | Входное сопротивление 50 Ом: 2 мВ/дел…1 В/дел Входное сопротивление 1 МОм: 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 1.5 % |
| Входной импеданс | 1 МОм / 16 пФ или 50 Ом |
| Макс. входное напряжение | 5 В ср. кв. (на нагрузке 50 Ом); 400 В макс. (на нагрузке 1 МОм); 250 В макс. (на нагрузке 1 МОм) |
| Математика | 5 стандартных функций, включая БПФ + Расширенная математика в пакете MATHSURF |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 200 пс/дел…1000 с/дел |
| Погрешность установки Кразв. | ± 0,001 % |
| Режимы работы | Внутренняя и внешняя развертка (Y-T и X-Y), эквивалентная дискретизация (RIS), WaveStream, самописец, сегментированная развертка |
| Синхронизация | |
| Источники синхросигнала | Любой входной канал, сеть, внешний, внешний/10 |
| Режимы запуска развертки | Автоколебательный, ждущий, по времени (1 нс…20 с), по событию (1…1,000,000,000) |
| Стандартные виды синхронизации | по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу, рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества, каскадная синхронизация |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит (11 бит в режиме увеличения разрешения (ERES)) |
| Макс. частота дискретизации (однократный сигнал) | 5 ГГц |
| Эквивалентная частота дискретизации | 50 ГГц (периодический сигнал) |
| Интерполяция | Линейная, Sin X / X |
| Длина записи (стандартно) | 12,5 Мб на канал (25 Мб на канал) |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение; накопление; однократный запуск |
| Автоматические измерения | |
| Количество параметров | 24 измерения |
| Режим отображения | До 6 измерений одновременно с отображением статистики |
| Режим Wave Stream | |
| Яркость свечения | 256 уровней яркости |
| Количество каналов | 4 канала одновременно |
| Макс. частота дискретизации | как для частоты дискретизации в реальном времени |
| Скорость обновления | до 22000 осциллограмм в секунду |
| Цифровые каналы (MS-250) | |
| Число каналов | 18 |
| Максимальная частота выходного сигнала | 250 МГц |
| Частота дискретизации на канал | 1 ГГц |
| Память на канал | 10 Мб |
| Группирование по уровню | D0-D8; D9-D17 |
| Пороговые уровни | ТТЛ, ЭСЛ, КМОП (2,5/ 3,3/ 5 В), ПЭСЛ или определенные пользователем |
| Типы синхронизации | По фронту, по длительности, по шаблону по глитчу, по интервалу, отложенная |
| Источник синхронизации | С1-С4; D0-D17; внешняя |
| Синхронизация по низкочастотным протоколам (опция) | CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus |
| Общие данные | |
| Интерфейсы | Ethernet (10/100BaseT), USB (5), RS-232, SVGA; Опция: GPIB |
| ЖК-дисплей | TFT сенсорный экран 26 см, SVGA 800×600 точек |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 260×340×152 мм |
| Масса | 7,2 кг |
| № | Наименование | Количество |
| 1 | Осциллограф | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель х10 | 4 |
| 4 | Мышь | 1 |
| 5 | Стило | 1 |
| 6 | Руководство по эксплуатации | 1 |
