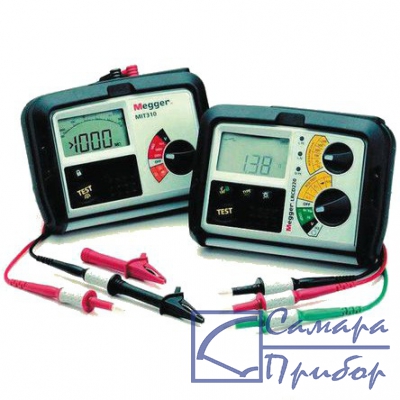

Фото PPK220|
прибор не поставляется
|
Разделение на измерения в цепях под напряжением и в обесточенных цепях, которое вы обнаружите в наборах электрика PPK, действительно полезно, если электрические испытания не являются вашим основным бизнесом.
Выбор тестера для работы с цепями под напряжением напоминает вам о мерах безопасности при работе с цепями под напряжением. В то же время вы знаете, что, если вы измеряете сопротивление изоляции при помощи тестера Megger, вы пользуетесь самым лучшим оборудованием.
PPK220 включает в себя измеритель сопротивления изоляции и целостности цепи MIT320, а так же тестер цепи и УЗО LRCD220. РPK220 предоставляет вам все возможности PPK210 и дополнительную функциональность.
| Параметр | Значение |
| ТЕСТЕР ИЗОЛЯЦИИ MIT320 | |
| Измерения | |
| Измерение сопротивления изоляции | 250 В |
| 500 В | |
| 1000 В | |
| Предел измерений | 10 кОм – 999 MОм (любые измерения) |
| Погрешность | ±3% ±2знака |
| Короткое замыкание ток | 1,5 мА номинальное |
| Компенсация смещения нуля | 0 - 9 Ом |
| Измерение сопротивления (может применяться для проверки диодов) | 10 Ом - 1 МОм |
| Выносной сменный провод | Да |
| Подсветка переключателя диапазона | Да |
| Подсветка дисплея | Да |
| Отключение звукового сигнала | Да |
| Настраиваемый звуковой сигнал | Да |
| Тест проводимости/металлосвязь до 100 Ом | Да |
| Звуковые сигналы | Да |
| Обнуление проводов до 9 Ом | Да |
| Кнопка ручного автотестирования | Да |
| Автоматическое выключение | Да Срабатывает через 10 мин простоя тестера в режиме ожидания |
| Пыле-влагозащита корпуса IP54 | да |
| Поддержка перезаряжаемых аккумуляторов | да |
| Общие данные | |
| Рабочая температура | от -10 °С до +60 °С |
| Влажность | 93% отн. влажность без конденсации при 40 °C |
| Температура хранения | от -25 °C до +65 °C |
| Безопасность | Соответствует стандарту EN61010-1 для Кат III 600В с изоляцией фазы относительно земли |
| Источник питания | 6 х 1,5 В пальчикового типа IEC LR6 (АА щелочные). Перезаряжаемые NiMHУровень батарей отображается постоянно в виде четырех- секционной столбиковой диаграммы |
| Срок службы аккумулятора | 5000 тестов подряд (время одного теста 5 сек) |
| Габариты | 203 х 148 х 78 мм |
| Вес | 980 г |
| Параметр | Значение |
| ТЕСТЕР ЦЕПИ И УЗО LRCD220 | |
| Измерение напряжения | 0 В - 500 В |
| Погрешность | ± 2% ± 2 цифры |
| Измерение частоты | 25Гц до 450 Гц |
| Погрешность | ± 0,1 Гц от 25.0 Гц до 199.9 Гц ± 1 Гц от 200 Гц до 450 Гц |
| Индикатор чередования фаз | Идентификация трех проводов и чередования фаз |
| Частота | 45 Гц до 65 Гц |
| Тестирование петли | Диапазоны в соответствии с EN 61557-3 |
| 3-проводное тестирование петли без срабатывания УЗО | |
| Питание | 100V - 280 В 45 Гц до 65 Гц |
| Номинальный испытательный ток | 15 мА |
| Погрешность измерения петли | 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом) 10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) 100 Ом - 999 Ом (± 5% ± 5 Ом) 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) |
| Двухпроводное тестирование высоким током Фаза/Земля | |
| Питание | 100 В - 480 В |
| Номинальный ток тестирования | От 15 мА до 2,4 А |
| Погрешность измерения петли | 0.01 Ом - 9.99 Ом (± 5% ± 0,03 Ом) 10.0 Ом - 99,9 Ом (± 5% ± 0,5 Ом) 100 Ом - 999 Ом (± 5% ± 5 Ом) 1,00 кОм - 2.00 кОм (± 5% ± 30 Ом) |
| Фаза/Фаза | |
| Питание | 100 В - 480 В 45 Гц до 65 Гц |
| Предполагаемый ток КЗ (PSCC) | Предполагаемый ток КЗ = Номинальное напряжение питания / сопротивление петли |
| Точность получена из теста петли | 1 – 199 А разрешением 1 А 0,20 кА – 1,99 кА разрешением 10 А 2.0 кА – 19,9 кА разрешением 100 А |
| Тестирование УЗО | |
| УЗО тест диапазоны | Тестирования УЗО по EN61557-6 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А |
| Напряжение питания | 100 В - 280 В 45 Гц до 65 Гц |
| Погрешность тока тестирования | |
| Тест без срабатывания УЗО | (1/2I) от - 8% до - 2% |
| Тест со срабатыванием УЗО | (I, 5I) от + 2% до + 8% |
| Время срабатывания | ± 1% ± 1 мс |
| Измерение напряжения прикосновения | |
| Измеряемый диапазон | От 0 В до 50 В |
| Ошибка | +5% / + 15% ± 0,5 В |
| Общие характеристики | |
| Рабочий диапазон температуры | -5 °C до + 40 °C |
| Рабочая влажность | 93% R.H. на + 40 °C максимально |
| Диапазон для хранения | -25 °C до + 70 °C |
| Защита от пыли/влаги | IP54 |
| Безопасность | МЭК 61010. Соответствует требованиям МЭК 61010-1 Cat I II 300В между фазой и землей |
| EN61557 | Соответствует следующим частям EN61557, электрическая безопасность в системах низкого напряжения до 1000 В AC и 1500 В DC – оборудование для испытаний, измерения или контроля защитных измерений: Часть 1 – Общие требования Часть 3 – Измерение сопротивления петли Часть 6 – Устройства дифференциального тока (УЗО) |
| Питание | Батареи: 8 х 1,5 В элемента типа МЭК LR6 (щелочные); Аккумуляторы: 8 х 1,2 В NiCd или NiMH элементы |
| Срок службы батареи | 2000 тестов подряд |
| Масса | 980 г |
| Размеры | 203 х 148 х 78 мм |
| Электромагнитная совместимость | В соответствии с МЭК 61326-1 |
| № | Наименование | Количество |
| 1. | Тестер изоляции MIT320 | 1 |
| 2. | Тестер цепи и УЗО LRCD220 | 1 |
| 3. | Сертификат калибровки | 1 |
| 4. | Полный комплект щупов | 1 |
| 5. | Кейс для переноски прибора и документации | 1 |
| 6. | Элементы питания в комплекте | 1 |
| 7. | Руководство по эксплуатации | 1 |
