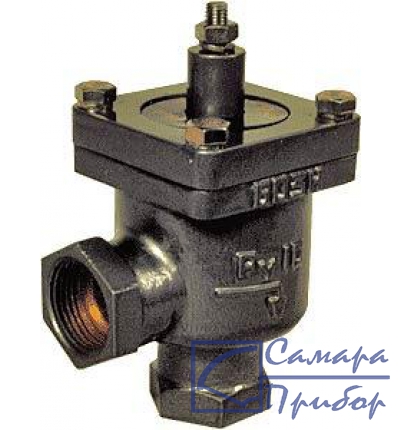

Фото РТЦГВ|
Новый прибор, цена с НДС:
по запросу
|
Предназначен для автоматического регулирования температуры в системах централизованного горячего водоснабжения отдельных зданий и обслуживающих комплексов зданий различного назначения. Корпус и крышка регулятора изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79.
| Параметр | Значение |
| Диаметр прохода условного, DN, миллиметры | 20; 32; 25 |
| Пропорциональная зона, градусы, не больше | 10,0 |
| Нечувствительная зона, градусы, не больше | 3,0 |
| Давление условное среды PN, Мегапаскаль, не больше | 1,0 |
| Среда регулирования | вода из водопровода с температурой не больше 95 градусов |
| Временная постоянная, секунды, не больше | 100,0 |
| Протечка относительная, %, не больше от KN | 4,0 |
| Условное обозначение | Исполнение | Код ОКП 42 1883 | DN, мм | Значение фиксированной настройки | KN, м³/ч | Номинальный ход клапана, мм | Масса, кг, не более |
РТЦГВ-20 | Обыкновенное | 0151 10 |
20 |
50, 60, 75 |
4 |
4 |
3 |
Экспортное | 0152 09 | ||||||
РТЦГВ-25 | Обыкновенное | 0153 08 |
25 |
6 |
2,8 | ||
Экспортное | 0154 07 | ||||||
РТЦГВ-32 | Обыкновенное | 0155 06 |
32 |
10 |
2,7 |
Допустимая температурная перегрузка 130°C. В качестве терморегулирующего элемента используется датчик температуры с твёрдым наполнителем типа ТДМ.
При необходимости замены датчиков, датчики можно заказать отдельно.
Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 60°С при его заказе: «Датчик температуры ТД6М-60 ТУ 25-7617.0001-91».
