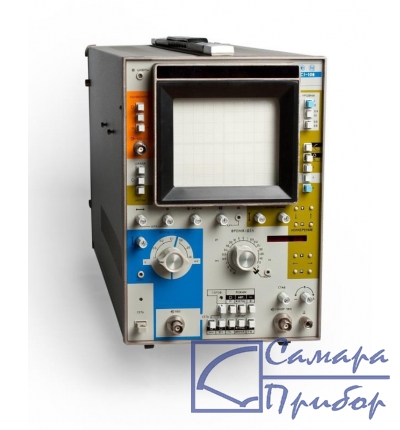

Фото С1-108|
Прибор складского хранения, цена с НДС:
по запросу
|
Осциллограф универсальный С1-108 предназначен для исследования формы непрерывных и импульсных сигналов, в том числе редко повторяющихся и однократных, в диапазоне напряжений от 20 мВ до 25 В и в диапазоне длительностей от 7 нс до 100 мс путем визуального наблюдения и фотографирования.
Применение электронной шкалы, измерительных меток и вычислителя с выходом на цифровое табло позволяет измерять амплитудные и временные параметры сигналов с максимально возможной для осциллографов точностью. Отсчет результатов измерений возможен как по шкале экрана ЭЛТ, так и по электронной шкале или по цифровому индикатору. Обеспечивается вычисление процентных отношений двух величин, преобразование время-частота с цифровой индикацией результатов на табло.
При непосредственном входе прибор имеет входное активное сопротивление 50 Ом при коэффициенте отражения до 10%, что обеспечивает хорошее согласование с низкоомными цепями.
Применение выносных делителей 1:10, 1:50, активного пробника позволяет обеспечить входное активное сопротивление от 500 Ом до 1 МОм и входную емкость от 4 до 1 пФ.
| Параметр | Значение |
| Число каналов | 1 |
| Полоса пропускания | (0 … 350) МГц |
| Вертикальное отклонение: | |
| Коэффициент отклонения | 1 |
| основная погрешность | ±2% |
| Амплитуда исследуемого сигнала: | |
| непосредственный вход | 20 мВ … 8 В |
| погрешность | (1+5/n)% |
| где «n» – размер изображения измеряемого напряжения в делениях шкалы (в сантиметрах) экрана осциллографа | |
| с активным пробником | 20 мВ…4 В погрешность (1+5/n)% |
| с выносным делителем 1:10 | 200 мВ…10 В погрешность (1+5/n)% |
| с выносным делителем 1:50 | 500 мВ…25 В погрешность (2,5+10/n)% |
| Время нарастания переходной характеристики: | |
| при непосредственном входе (с выносным делителем 1:10 или 1:50) | 1 нс |
| с активным пробником | 1,5 нс |
| Входное сопротивление: | |
| при непосредственном входе | 50 Ом |
| с активным пробником и делителем 1:10 | 100 кОм |
| с выносным делителем 1:10 | 500 Ом |
| с активным пробником | 1 МОм |
| с выносным делителем 1:50 | 2,5 кОм |
| Входная емкость: | |
| при непосредственном входе (с выносным делителем 1:10 или 1:50) | 1 пФ |
| с активным пробником | 4 пФ |
| с активным пробником и делителем 1:10 | 2,5 пФ |
| Горизонтальное отклонение: | |
| Коэффициент развертки | 1 нс/дел … 10 мс/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
| основная погрешность в диапазоне 10 нс/дел…10 мс/дел | 2% |
| погрешность в диапазоне (1 … 5) нс/дел | 4% |
| Режимы работы развертки | автоколебательный, ждущий, однократный |
| Синхронизация: | |
| Диапазон частот | 50 Гц … 350 МГц |
| Источники | внутренняя, внешняя, питающая сеть |
| Уровень внутренней синхронизации: | |
| в диапазоне частот гармонического сигнала (50 Гц … 100МГц) | (8 … 80) мм |
| в диапазоне частот гармонического сигнала (100 МГц … 350 МГц) | (20 …80) мм |
| Нестабильность синхронизации | (0,05+0,1/Кр.ном) делений, где Кр.ном – номинальное значение установленного коэффициента развертки, нс/дел |
| Амплитуда внешней синхронизации | 100 мВ … 3 В |
| Общие характеристики: | |
| Сигнал калибратор: | |
| в форме меандра | |
| амплитуда | 0,5 В ±0,5% |
| частота | 100 кГц ±0,1% |
| синусоидальной формы | |
| амплитуда | 0,1 В |
| частота | 100 МГц ±0,2% |
| Пределы перемещения измерительных маркеров от середины экрана: | |
| по вертикали | ±40 мм |
| по горизонтали | ±50 мм |
| Скорость записи при фотографировании однократных сигналов при использовании фотопленки РФ 3 чувствительностью 1200 рентген-1: | |
| объективом с относительным отверстием 1:1,5 | 2000 км/с |
| объективом с относительным отверстием 1:2 | 1200 км/с |
| Размер экрана ЭЛТ | 80×100 мм |
| Ширина линии луча | 0,8 мм |
| Цвет свечения экрана | синий |
| Индикация на цифровом табло: коэффициенты отклонения и развертки, результат вычисления процентных отношений двух величин | |
| Электропитание от сети переменного тока | 220 В, 50 Гц (60 Гц) |
| потребляемая мощность | 120 В×А |
| Условия эксплуатации: | |
| - температура окружающей среды | (+5 … +40)°С |
| - относительная влажность при температуре +30°С | 85% |
| Время непрерывной работы | 8 ч |
| Габаритные размеры | 200 × 304 × 526 мм |
| Масса | 17 кг |
| № | Наименование | Количество |
| 1. | Осциллограф универсальный С1-108 | 1 |
