| Канал вертикального отклонения |
| Полоса пропускания | 0… 50 МГц |
| Коэффициент отклонения | 1 мВ/дел… 5 В/дел (шаг 1-2-5) для каналов 1, 20,1 мВ/дел, 1 В/дел для канала С (наблюдение синхросигнала) |
| Погрешность коэффициента отклонения | ±3%, ±4%, с делителем 1:10, ±10% для канала С |
| Регулировка | Плавное перекрытие в 2,5 раза для каналов 1, 2 |
| Входное сопротивление | 1 МОм/25 пф, 10 МОм/17 пф с делителем 1:10 1 МОм/30 пф канал С |
| Время нарастания | ≤ 7 нс (5 мВ/дел… 5 В/дел), ≤ 35 нс (1 мВ/дел, 2 мВ/дел) в каналах 1,2. Для канала С – не нормируется |
| Выброс | ≤ 5% |
| Задержка изображения | ≥ 15 нс |
| Максимальное входное напряжение | 100 В, 250 В с делителем 1:10, 50 В для канала С |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, канал С, каналы 1+2, каналы 1, 2, С прерывисто/поочередно |
| Канал горизонтального отклонения |
| Коэффициент развертки | 0,5 мкс/дел… 0,5 с/дел (шаг 1-2-5) растяжка х10 |
| Погрешность коэффициента развертки | ±4% (±5% с х10 растяжкой) |
| Регулировка коэффициента развертки | Плавное перекрытие в 2,5 раза |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Синхронизация |
| Источники синхронизации | Канал 1, канал 2, сеть, ТВ-сигнал, внешний |
| Частота внешней синхронизации | 10 Гц… 50 МГц (гармонический сигнал) |
| Уровень внешней синхронизации | 0,2 В… 10 В |
| X-Y вход |
| Полоса пропускания | 20 Гц… 3 МГц |
| Коэффициент отклонения | 1 мВ/дел… 5 В/дел (±10%) |
| Z-вход |
| Частотный диапазон | До 3 МГц |
| Чувствительность | Уровень ТТЛ |
| Входной импеданс | 500 кОм/50 пф |
| Встроенный калибратор |
| Частота калибратора | 1 кГц + 1% (прямоугольные импульсы типа «меандр») |
| Уровень калибратора | 3 В/0,3 В/30 мВ ± 1% |
| ЭЛТ |
| Размер экрана | 8х10 дел. (1 дел=10 мм) |
| Ширина луча | ≤ 0,8 мм |
| Общие данные |
| Напряжение питания | 220 В ± 10% 50/400 Гц или 12 В ± 10 % через преобразователь (по отдельному заказу) |
| Потребляемая мощность | 550 ВА или 40 Вт |
| Габаритные размеры | 130х310х413 мм |
| Масса | 6 кг |

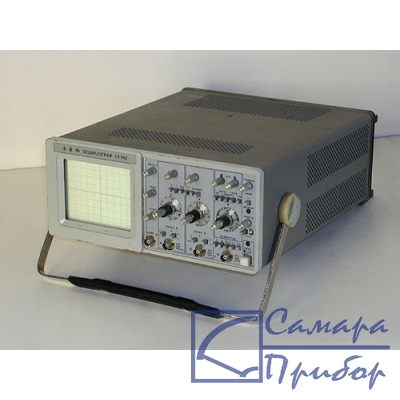

Фото С1-142
