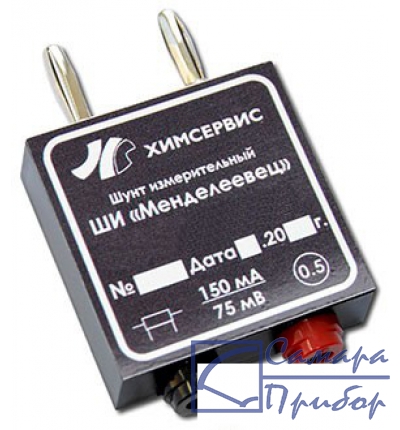

Фото ШИ-75-7,5-0,5 Менделеевец|
Новый прибор, цена с НДС:
по запросу
|
Шунт предназначен для измерения постоянного тока совместно с измерительным прибором – милливольтметром постоянного тока (далее милливольтметр). Конструктивно обеспечивается совместимость шунта с измерителем-регистратором ИР-1 «Менделеевец» и измерителем диагностическим универсальным «Диакор».
Шунт специально разрабатывался с целью обеспечить возможность регистрации малых токов в процессе катодной поляризации.
Шунт обеспечивает преобразование тока в напряжение. Для этого шунт включается в разрыв измеряемой цепи.
Корпус шунта имеет две пары клемм: токовые (для подключения к объекту измерения) и потенциальные (для подключения к измерительному прибору). Токовые клеммы выполнены в виде гнезд - подключение осуществляется стандартными измерительными проводами с штекерами типа «банан» Ø4 мм.
Потенциальные клеммы в виде штекеров типа «банан» Ø4 мм жестко встроены в корпус и позволяют надежно подключать шунт к измерительному прибору, вставляя его в измерительные разъемы. Номинальное расстояние между клеммами равно 19 мм в соответствии с ГОСТ 7396.1.
| Параметр | Значение |
| Номинальное напряжение шунта, мВ | 75 |
| Номинальный ток шунта, мА | 7,5 |
| Номинальное сопротивление шунта, Ом | 10 |
| Предел допускаемой основной относительной погрешности шунта, % | ± 0,5 |
| Изменение сопротивления шунта в течение минимальной наработки, % | ± 0,5 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Рабочие условия применения шунта по ГОСТ 22261, группа | 4 |
| Масса шунта, кг, не более | 0,04 |
| Габаритные размеры шунта, мм, не более | 63х41х14 |
| Минимальная наработка, ч | 25000 |
| Срок службы, лет | 5 |
| № | Наименование | Количество |
| 1 | Шунт измерительный ШИ-75-7,5-0,5 «Менделеевец» | 1 |
| 2 | Измерительные провода | 1 комплект |
| 3 | Руководство по эксплуатации | 1 |
