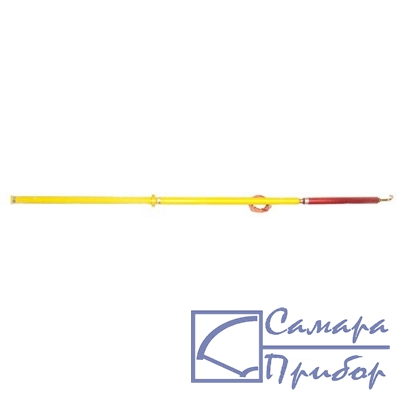

Фото ШПР-100|
Новый прибор, цена с НДС:
66 642,00 руб.
|
Штанга переносных заземлений типа ШПР-100 предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ.
Штанга полностью соответствует требованиям ГОСТ 20494-2001.
ШПР-100 может быть снабженна демпфирующим резистором РД 100/15, который устанавливается между изолирующей и рабочей частями штанги с помощью винтовых соединений, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость.
| Параметр | Значение |
| Электрическая прочность изолирующей части, кВ* | 100 |
| Длина изолирующей части, мм, не менее | 700 |
| Длина рукоятки, мм | 700 |
| Механическая прочность на разрыв, Н, не менее | 1000 |
| Площадь сечения заземляющего проводника, мм² | 6 |
| Длина заземляющего проводника, м | 5 |
| Габаритные размеры (без резистора), мм | 60x60x1600 |
| Масса, кг | 1,5 |
| Диапазон рабочих температур | от минус 45 до 40 °С |
| Относительная влажность воздуха при 25 °С | до 98 % |
* — Испытательное напряжение частоты 50 Гц, время приложения - 5 минут.
| № | Наименование | Количество |
| 1 | Штанга переносных заземлений ШПР-100 | 1 |
| 2 | Заземляющий проводник | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Демпфирующий резистор РД 100/15 | 1 |
