TO1102 Plus осциллограф цифровой планшетный

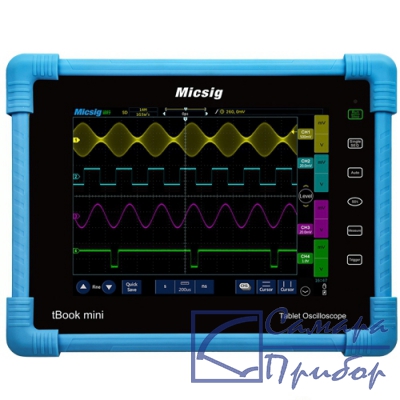

осциллограф цифровой планшетный TO1102 PlusФото TO1102 Plus
Новый прибор, цена с НДС:
по запросу
Производитель: Micsig, Китай
Госреестр РФ: не внесен
Статус: производится
Наличие в Москве: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Москву и в другие города России
Варианты обозначения: TO1102Plus

Описание осциллографа цифрового планшетного TO1102 Plus:

Новая техника управления планшетным осциллографом Micsig в сравнении с традиционным прибором сделает Вашу работу по тестированию и измерению более простой и более легкой. tBook mini серия TO1000 – это цифровые осциллографы начального уровня, которые удовлетворят Ваши запросы превосходным исполнением при сверхнизкой цене. Портативный и гладкий дизайн прибора позволит увеличить свободное пространство на Вашем рабочем месте. Емкостной сенсорный дисплей с высоким разрешением и интуитивно понятное меню указывают, что серия TO1000 создана с использованием действительно современного опыта.

Особенности осциллографа цифрового планшетного TO1102 Plus:

  • Полоса пропускания 100 МГц, 2 канала;
  • Максимальная частота выборки в режиме реального времени 1 ГГц;
  • Длина записи 28 млн. отсчетов;
  • Высокая чувствительность (от 500 мкВ/дел);
  • Скорость регистрации до 80 000 осциллограмм/сек;
  • Декодирование для протоколов UART, CAN, LIN, SPI, I2C;
  • Время работы от литий-ионной батареи до 5 часов;
  • 8 дюймов TFT ЖК-дисплей, 800х600 пикселей, высокое разрешение, сенсорный емкостной экран;
  • 256 градаций яркости при отображении осциллограммы;
  • 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту;
  • Встроенная память 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;
  • Различные порты входа/выхода: LAN, HDMI, WiFi, USB2.0, USB Device, выход сигнала запуска, выход для функции допускового контроля Pass/Fail.

Длина записи 28 млн. отсчетов

Длина записи 28 млн. отсчетов и технология растяжки фрагмента, позволяют отображать форму сигнала более точно и более детально.

Скорость регистрации до 80 000 осциллограмм/сек

Высокая скорость регистрации позволяет обнаруживать очень короткие и очень маленькие особенности формы сигнала. Кроме того, высокая скорость регистрации позволяет получать большее число осциллограмм, а, следовательно, более полную картину всего сигнала.

256 градаций яркости при отображении осциллограммы

Цифровой флуоресцентный дисплей позволяет пользователю видеть распределение вероятности сигнала при его отображении. В местах, где изображение сигнала появляется чаще, увеличивается его яркость. Наоборот, там где изображение сигнала появляется редко, оно будет бледным.

Низкий шум

Низкий уровень шума – меньше 1 мВ позволяет выполнять более точные измерения.

31 вид автоизмерений

На странице Measure пользователь может выбрать 31 вид автоизмерений. Щелкните пальцем Measure для отображения на экране всех видов измерения. Для выбора измерения щелкните пальцем по его пиктограмме. Для отмены выбора какого-либо вида автоизмерения щелкните пальцем по его пиктограмме. Для отмены выбора всех видов автоизмерений щелкните пальцем по пиктограмме CLEAR. Щелкните пальцем по любому другому месту экрана осциллографа Micsig, чтобы выйти из меню автоизмерений.

Разнообразие функций запуска

Поддержка 8 типов запуска: по фронту, по импульсу, по скорости нарастания, по видеосигналу, по логическому шаблону, по времени ожидания, по окну, по N-му фронту. Щелкните пальцем по пиктограмме Level для отображения ползунка уровня запуска, затем перетащите маркер уровня запуска в нужное место.

Моментальный снимок экрана и его просмотр

Чтобы сделать моментальный снимок экрана быстро проведите по экрану осциллографа Micsig сверху вниз четырьмя пальцами. Осциллограммы можно просматривать и редактировать непосредственно в осциллографе.

Быстрая настройка канала

Щелкните пальцем по пиктограмме CH1, чтобы скрыть или отобразить на экране канал. Проведите пальцем справа по пиктограмме CH1, чтобы открыть меню его настроек.

Быстрое сохранение осциллограмм

Щелкните пальцем по пиктограмме Quick Save для сохранения осциллограммы в памяти. Встроенная память 8 ГБ и возможность подключения внешнего накопителя через USB позволяют сохранять неограниченное число осциллограмм.

Установка коэффициента вертикального отклонения

Щелчками пальцев по mV или V можно установить нужный коэффициент вертикального отклонения. Значение коэффициента вертикального отклонения отображается на экране в единицах Вольт на деление.

Установка коэффициента развертки

Дважды щелкните пальцем по экрану осциллографа Micsig в нужном месте для снижения коэффициента развертки. Щелкните пальцем по пиктограмме Time Scale для быстрой настройки, вызвав линейку коэффициента развертки.

Растяжка осциллограммы

Быстро проведите вниз по экрану осциллографа Micsig одновременно тремя пальцами для доступа к функции растяжки осциллограммы.

Настройка уровня запуска

Щелкните пальцем по пиктограмме Level для отображения ползунка уровня запуска, затем перетащите маркер уровня запуска в нужное место.

Настройка канала математических функций или канала опорного сигнала

Щелкните пальцем по пиктограмме

Экранная клавиатура

Экранная клавиатура облегчает ввод имени файла, избавляя от необходимости использовать для этого кнопки. Увеличивает эффективность ввода имени файла до 95 %.

Декодирование по протоколам UART, CAN, LIN, SPI, I2C

Аккумуляторная батарея

Литий-ионная аккумуляторная батарея большой емкости (7500 мА-ч), легкосъемная, обеспечивает время работы осциллографов Micsig до 5 часов.

Технические характеристики осциллографа цифрового планшетного TO1102 Plus:

ПараметрЗначение
TO1072 PlusTO1074 PlusTO1102 PlusTO1104 PlusTO1152 Plus
Максимальная частота70 МГц70 МГц100 МГц100 МГц150 МГц
Кол-во каналов24242
Частота дискретизации1 ГГц1 ГГц1 ГГц1 ГГц1 ГГц
Чувствительность500 мкВ/дел ~ 10 В/дел500 мкВ/дел ~ 10 В/дел500 мкВ/дел ~ 10 В/дел500 мкВ/дел ~ 10 В/дел500 мкВ/дел ~ 10 В/дел
Коэфициент развертки2 нс/дел ~ 1000 с/дел2 нс/дел ~ 1000 с/дел2 нс/дел ~ 1000 с/дел2 нс/дел ~ 1000 с/дел2 нс/дел ~ 1000 с/дел
Макисмальная глубина памяти14М14М28М28М28М
Дисплей20 см20 см20 см20 см20 см
ИнтерфейсыHDMI, USB-host, USB-device, LAN, Wi-FiHDMI, USB-host, USB-device, LAN, Wi-FiHDMI, USB-host, USB-device, LAN, Wi-FiHDMI, USB-host, USB-device, LAN, Wi-FiHDMI, USB-host, USB-device, LAN, Wi-Fi
Декодирование протоколовLIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPLLIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPLLIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPLLIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPLLIN, CAN, MIL-STD-1553В (опция), ARINC-429 (опция), RS232/UART, I2C, SPL
ПитаниеБатерейноеБатерейноеБатерейноеБатерейноеБатерейное
ДисплейСенсорныйСенсорныйСенсорныйСенсорныйСенсорный

Комплект поставки TO1102 Plus

НаименованиеКоличество
1Осциллограф цифровой планшетный TO1102 Plus1
2Литий-ионная батарея1
3Ручка для переноски1
4Защитная плёнка на экран1

Дополнительная комплектация TO1102 Plus

  • DP10013, осциллографический пробник

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
