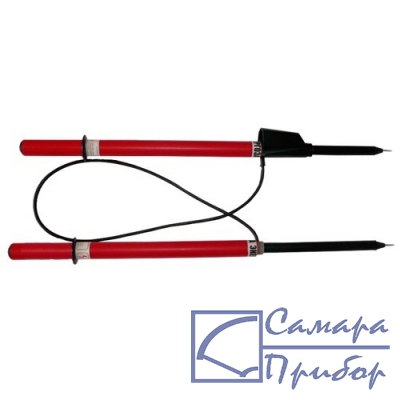

Фото УВНУ-10 СЗ ТФ|
Новый прибор, цена с НДС:
по запросу
|
Указатель высокого напряжения с трубкой фазировки УВНУ-10 СЗ ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением 6-10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Принцип действия указателя напряжения УВНУ-10 СЗ ТФ основан на преобразовании электрических сигналов в светозвуковые.
Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом. Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель УВНУ-10 СЗ ТФ обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей.
| Параметр | Значение |
| Максимальное рабочее напряжение, кВ | 10 |
| Порог срабатывания указателя с трубкой фазировки УВНУ-10СЗ ИП с ТФ | |
| При схеме согласного включения, не ниже, В | 12700 |
| При схеме встречного включения, не выше, В | 1500 |
| Метод измерения | контактный |
| Виды индикации | световая: импульсная звуковая: прерывистая |
| Габаритные размеры указателя, в рабочем положении, мм | Ф 72 x 745 |
| Габаритные размеры трубки фазировки , в рабочем положении, мм | Ф 52 x 745 |
| Длина провода для фазировки, мм, не менее | 1000 |
| Масса указателя с трубкой фазировки, кг, не более | 0,9 |
| № | Наименование | Количество |
| 1 | Двухполюсний указатель высокого напряжения с самопроверкой и трубкой фазировки (без источника питания) УВНУ-10 СЗ ТФ | 1 |
