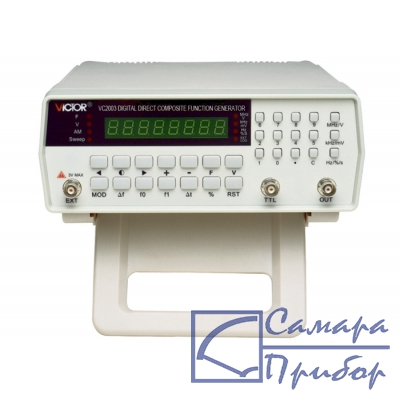

Фото Victor VC2003|
прибор не поставляется
|
Генератор сигналов Victor VC2003 используется в качестве исходного источника сигнала при проверке и регулировки различных радиотехнических устройств, при работе с измерительными линиями. В этом генераторе формирование сигналов осуществляется методом прямого синтеза (DDS).
| Параметр | Значение |
| Разрешение по вертикали | 10 bit |
| Диапазон частот | 1 Гц до 3 MГц |
| Разрешение | 0,01 Гц, точность установки 5х10-5 |
| Нестабильность частоты | не более 5х10-5 (-40°C…+85°C) |
| Форма выходного сигнала | синус, меандр TTL |
| Длительность фронта TTL импульса | менее 20 ns |
| Коэффициент нелинейных искажений для синуса: 1 Гц~1 MГц 1 MГц~3 MГц | -40 dBc -30 dBc |
| Уровень выходного сигнала | 5 мВ ~ 8 В (50Ω) |
| Нестабильность амплитуды | не более ±5% |
| Амплитудная модуляция (внутренняя 400 Гц, 1000 Гц) | 1%~100% |
| Внешний модулирующий импульс | 100 Гц~100 KГц |
| Режим свипирования частоты | линейный, логарифмический |
| Сервис | Одновременная индикация частоты и уровня выходного сигнала |
| Габариты | 270x215x100 мм |
| Вес | 1,9 кг |
| № | Наименование | Количество |
| 1 | Генератор Victor VC2003 | 1 |
| 2 | Соединительные провода | 1 |
| 3 | Сетевой шнур | 1 |
| 4 | Кабель BNC-BNC | 1 |
| 5 | Кабель BNC-зажимы "крокодил" | 1 |
| 6 | Руководство по эксплуатации | 1 |
